《2025年绩优学案九年级物理全一册北师大版》

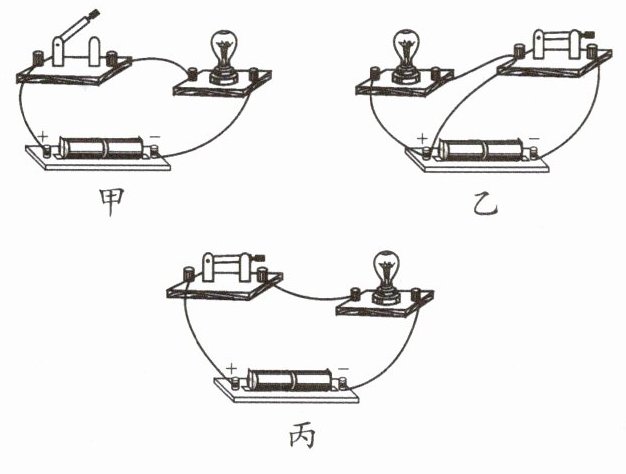

【典例2】下列对图11-1-2中三个电路的状态判断正确的是(A)

A. 甲断路、乙短路、丙通路
B. 甲通路、乙短路、丙断路
C. 甲断路、乙通路、丙短路
D. 甲短路、乙断路、丙通路
归纳 短路分为电源短路和局部短路。
(1) 电源短路是导线将电源的正、负极连接起来发生的短路。电源短路时，电路中的电流很大，极有可能将电源烧坏，这在电路连接中是不允许出现的。

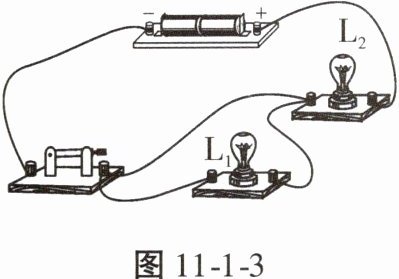

(2) 局部短路如图11-1-3所示，开关闭合时，灯泡L₁被短路，不亮，灯泡L₂亮。局部短路不会烧坏电源，只是被短路的用电器不能工作。

答案： 典例2 A

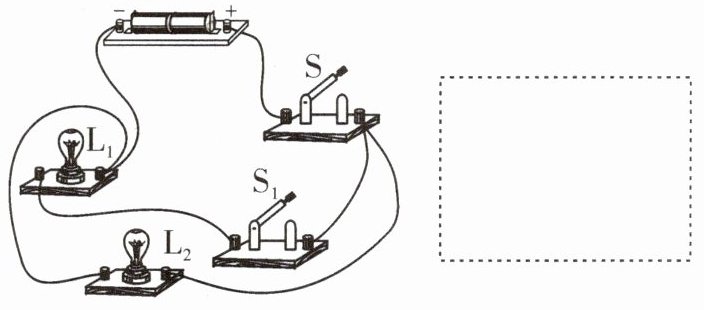

【典例3】请按图11-1-4中的实物图在虚线框中画出对应的电路图。

解题关键 分析实物图，得出两灯的连接方式以及开关的位置，据此画出对应的电路图。
点拨 画电路图可从电源正极开始，沿着电流的方向逐个画出元件符号，直到电源负极，所画出的电路图中各元件的顺序应与实物图保持一致。

答案：
典例3 如图所示

1. (航空航天)空间站是一种在近地轨道长时间运行，可供多名航天员在其中生活、工作和巡访的载人航天器。空间站上的太阳能电池板能把太阳能转换为电能，它在空间站电路中的作用相当于(C)

A.导线
B.用电器
C.电源
D.开关

答案： 1.C

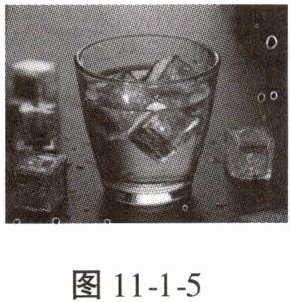

2. 如图11-1-5所示是感应发光“冰块”，它由食品级PS材料外壳及液体感应器、纽扣电池和LED灯等元件组成。当液体感应器接触水后，“冰块”内的LED灯就会发光。其中液体感应器相当于电路中的(A)


A.开关
B.电源
C.导线
D.用电器

答案： 2.A
