《2025年绩优学案九年级物理全一册北师大版》

1. 常见的家庭电路由进户线、电能表、总开关、分路开关、漏电保护器、插座、用电器和导线等组成。

答案： 1. 进户线　电能表　总开关　分路开关　漏电保护器　插座　用电器　导线

2. 进户线由户外低压输电线上引来，其中一根叫零线，另一根叫火线。正常情况下零线与大地间没有电压，火线与零线之间有220V电压。地线与大地相连。

答案： 2. 零线　火线　220　大地

3. 熔丝(俗称保险丝)串联在电路中，当有过大的电流通过时，熔丝由于发热而迅速熔断，自动切断电路，从而起到保护电路的作用。

答案： 3. 串　发热

4. 熔丝一般用熔点较低的铅锡合金或铅锑合金等制成，不同规格的熔丝允许通过的最大电流一般不同。

答案： 4. 熔点　最大电流

5. 空气开关通常作为总开关接在电能表后，当电路中电流过大时，空气开关就会自动“跳闸”，从而切断电路。

答案： 5. 电能表　跳闸

6. 三孔插座中下方的两个孔分别连接零线和火线，插座正上方的孔是接地线的插孔，即与大地连接。

答案： 6. 零　火　地线　大地

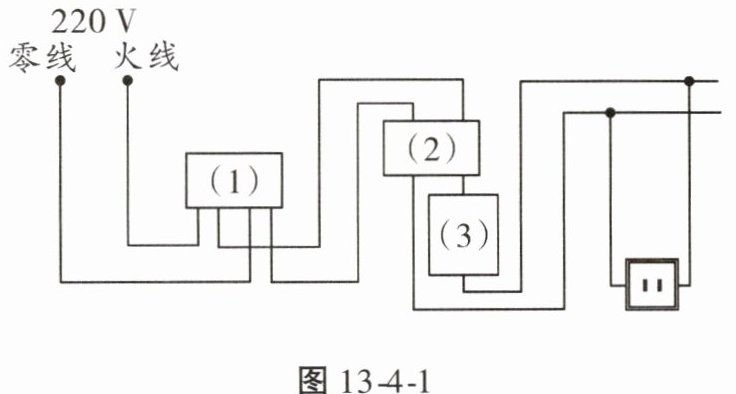

【典例1】输电线进户后，经过家庭电路元件再连接用电器，图13 - 4 - 1中(1)(2)(3)内的元件分别是(B)


A.电能表、保险盒、总开关
B.电能表、总开关、保险盒
C.总开关、电能表、保险盒
D.保险盒、总开关、电能表
解题关键 进户线进入家庭电路后，首先经过电能表，然后再接总开关。保险盒要接在总开关后面，并且必须接在火线上，这样连接能确保人身安全且容易更换保险丝，最后再接入插座或用电器。
归纳(1)为确保检修保险丝时人身的安全，总开关要安装在保险丝前面。(2)开关与所控制的灯泡是串联的，各用电器之间是并联的。

答案： 典例1　B
