《2025年绩优学案九年级物理全一册北师大版》

9. 在暑假期间，小明家中经常因同时打开的电器过多而跳闸，所以他想用试电笔检查电路故障。试电笔可以辨别火线和零线，使氖管发光的是火线。后来有一次闭合开关后，发现电灯不亮，电路如图所示。他用试电笔测试图中的 $ a $、$ b $、$ c $、$ d $ 四点，只有 $ a $ 点不发光，可能发生的故障是ab(选填“$ ab $”“$ bc $”“$ cd $”“火线”或“零线”)断路。

答案： 火 ab

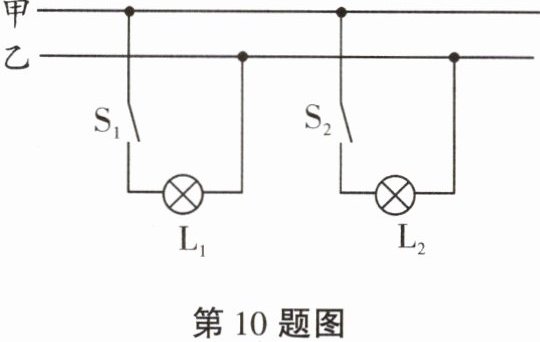

10. (2025 威海中考)家庭电路的部分电路如图所示，进户线甲(选填“甲”或“乙”)是火线；只闭合开关 $ S_{1} $，$ L_{1} $ 正常发光，再闭合开关 $ S_{2} $，$ L_{1} $ 马上熄灭。如果故障出在 $ L_{2} $ 上，则可能是 $ L_{2} $短路。

答案： 甲 短路

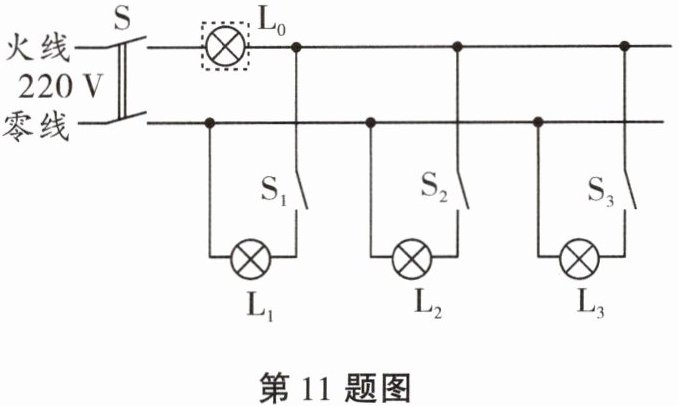

11. 电工师傅常用一个标有“$ 220\ V\ \ 40\ W $”的灯泡 $ L_{0} $(检验灯泡)取代保险丝来检查新安装的照明电路中每条支路的情况，如图所示。
(1) 如果要检查 $ L_{1} $ 所在的支路，则要同时闭合的开关是S和S₁。
(2) 如果 $ L_{2} $ 所在的支路完好无损，则在只闭合 $ S $、$ S_{2} $ 时，$ L_{0} $ 的发光情况是比正常发光时暗(选填“比正常发光时亮”“正常发光”或“比正常发光时暗”)。
(3) 当只闭合 $ S $、$ S_{3} $ 时，$ L_{0} $ 正常发光，则 $ L_{3} $ 所在的支路短路。

答案：
(1)S和S₁
(2)比正常发光时暗
(3)短路
