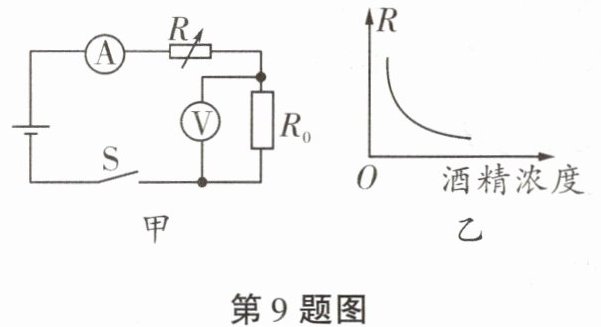

9. 喝酒不开车，开车不喝酒。酒驾危害公共安全，我国已经立法禁止。如图甲所示是酒精浓度监测仪的原理图，电源电压不变，$R_0$为定值电阻，$R$为酒精气体传感器，其阻值与酒精浓度的变化关系如图乙所示。接通电源，当驾驶员呼出的酒精浓度变大时，电流表示数变大，电压表示数变大，$R$两端电压变小，电压表示数的变化量$\Delta U$与电流表示数的变化量$\Delta I$的比值不变。(均选填“变大”“变小”或“不变”)

答案： 9.变大 变大 变小 不变 【解析】由题图甲可知,定值电阻与传感器串联,电压表测量定值电阻两端的电压,电流表测量电路中的电流。接通电源,当驾驶员呼出的酒精浓度变大时,由题图乙可知传感器R的阻值变小,总电阻变小,根据欧姆定律可知,电路中的电流变大,即电流表的示数变大,由$U=IR$可知$R_{0}$两端电压变大,即电压表示数变大,由串联电路电压的规律可知R两端的电压变小,由欧姆定律可知,电压表示数的变化量$\Delta U$与电流表示数的变化量$\Delta I$的比值等于定值电阻$R_{0}$的阻值,所以该比值是不变的。

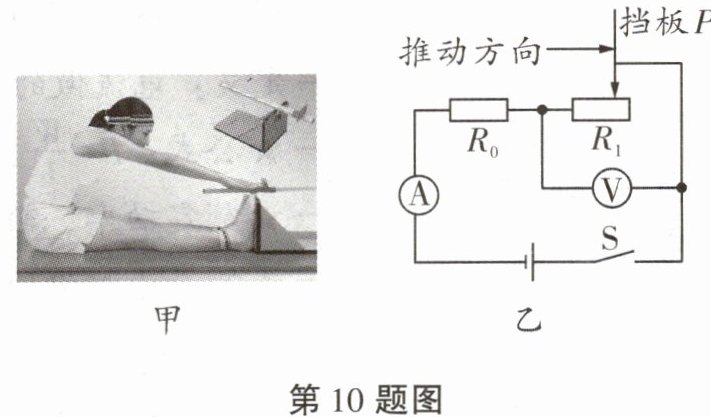

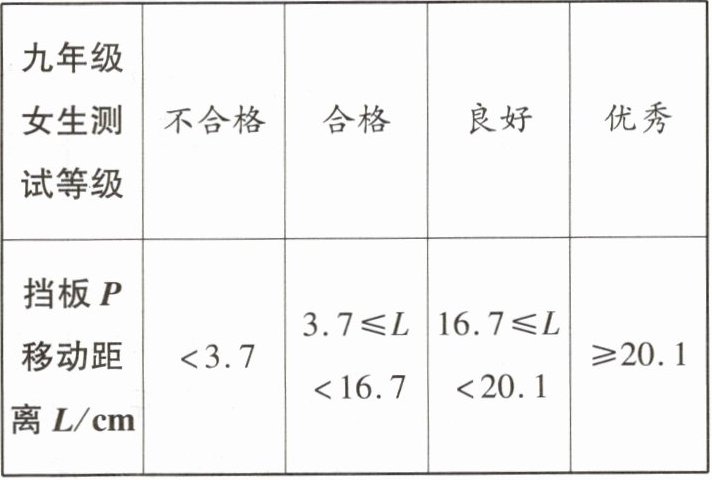

10. (2024泰州中考)如图甲所示是进行“坐位体前屈”体质测试的情境。小华所在项目化学习小组设计了一个功能相似的测试模型，其原理电路如图乙所示，电源电压为$6V$不变，$R_0$的阻值为$30\Omega$，电阻$R_1$用总长为$30cm$、粗细均匀的电阻丝制成(其电阻与长度成正比)，挡板初始位置在$R_1$最左端。闭合开关，向右推动挡板的过程中，电流表示数变小(选填“变小”“不变”或“变大”)。将挡板推到最右端时，电流表示数为$0.05A$，此时电压表示数为4.5$V$。下表为九年级女生“坐位体前屈”国家体质标准，若小华进行测试时电压表示数为$3V$，则她的测试等级为合格。

答案： 10.变小 4.5 合格
