《2025年绩优学案九年级物理全一册北师大版》

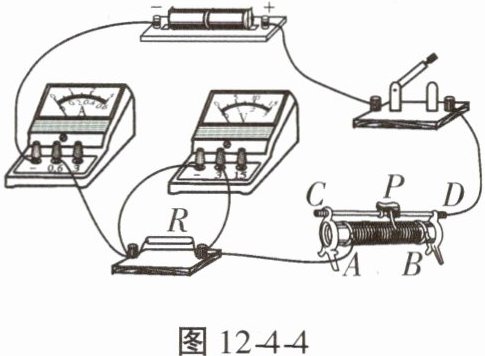

1. 小明用图12-4-4所示电路探究电流与电阻的关系，R为定值电阻，电源电压保持不变。实验中小明将定值电阻R由10 Ω换成20 Ω后，闭合开关，接下来要移动变阻器的滑片P，其目的是(B)


A.改变电路两端的电压
B.保持电阻两端的电压不变
C.多次测量以减少误差
D.保持通过电阻的电流不变

答案： B

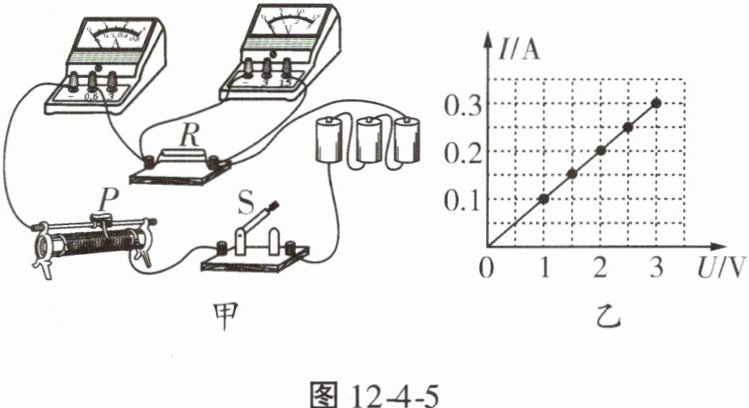

2. 图12-4-5甲是探究“通过导体的电流与电压的关系”的实验电路。已知电源电压恒为4.5 V，R为定值电阻，滑动变阻器、电流表、电压表和开关各一个，导线若干。

(1)连接电路时，开关应该处于断开状态。
(2)闭合开关，发现电压表示数接近4.5 V，电流表指针几乎不偏转，移动滑片P的过程中，两表示数均无变化。已知导线、仪表均完好，且接触良好，则电路中的故障可能是电阻R断路。
(3)排除故障后，正确连接电路进行实验，将滑动变阻器的滑片P逐渐向右移动，发现电压表示数逐渐变大(选填“变大”“变小”或“不变”)。

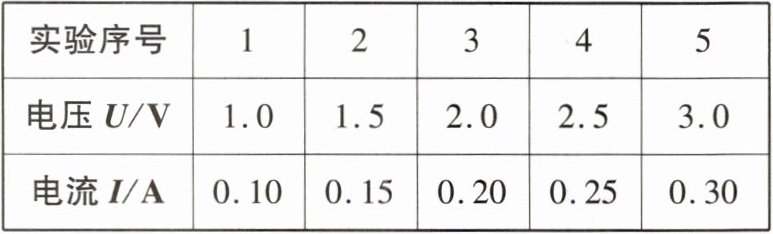

(4)通过调节滑动变阻器的滑片，多次改变定值电阻两端的电压，实验数据记录如下表，根据表中数据描点作出图像，如图12-4-5乙所示。分析数据和图像可得：当导体电阻一定时，导体中的电流与导体两端的电压成正比。

答案：
(1)断开　
(2)电阻R断路　
(3)变大　
(4)正比
