《2025年绩优学案九年级物理全一册北师大版》

1. 某同学指出，在用伏安法测量电阻的实验中，连接电路时，必须注意下列几点。你认为其中不必要的一条是(D)

A.向电路中接入滑动变阻器时，应该使滑片位于滑动变阻器阻值最大的位置
B.向电路中接入开关时，应该将开关断开
C.电压表应与待测电阻并联，电流表应与待测电阻串联
D.开关应该接在靠近电源电流流出的一端

答案： D

2. 现要测定标有“3.8V 0.3A”字样的小灯泡正常发光时灯丝的电阻值。给你提供的实验器材如下：3V和12V的电源各一套(电源电压恒定)，开关一个，导线若干，标有“50Ω 1A”和“10Ω 1A”的滑动变阻器各一个，量程为0~0.6A和0~3A的电流表各一个，量程为0~3V和0~15V的电压表各一个。应选用12V的电源，电压表的量程应选择0~15V，滑动变阻器的规格应选择“50Ω 1A”。

答案： 12 0~15 “50Ω 1A”

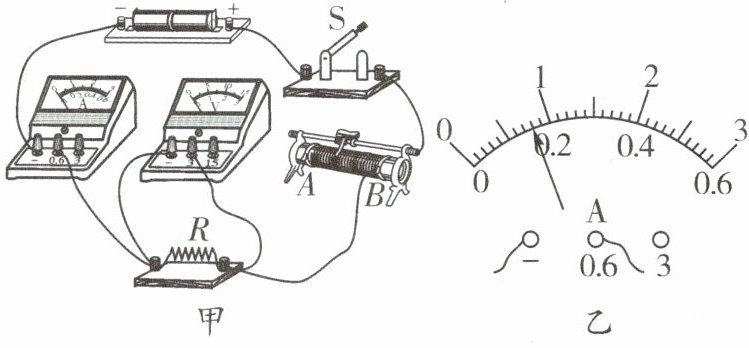

3. 利用图12-5-7甲所示电路测量未知电阻R的阻值。

(1)闭合开关前，滑动变阻器的滑片应移到A(选填“A”或“B”)端。
(2)某次实验中，移动滑片使电压表示数为1.6V，此时电流表的指针位置如图12-5-7乙所示，则电流表的示数为0.16A，本次测得R的阻值为10Ω。
(3)移动滑片多测两组对应的电压、电流值，分别计算R的阻值，并求出R的平均值，是为了减小误差。

答案： （1）A （2）0.16 10 （3）减小误差

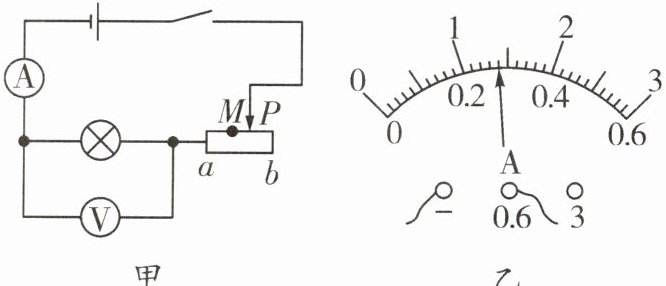

4. (2025陕西中考)在测量小灯泡电阻的实验中，小明设计了图12-5-8甲所示的电路。已知小灯泡正常工作的电压为2.5V，电源电压为3V，滑动变阻器的规格为“20Ω 1A”。

(1)该实验的原理是$R=\frac{U}{I}$。
(2)连接电路时，开关应处于断开状态，且将滑动变阻器的滑片P移至图12-5-8甲中所示的b(选填“a”或“b”)端，电压表应选择0~3 V(选填“0~3V”或“0~15V”)的量程。
(3)正确连接电路，闭合开关，移动滑片P的过程中，小灯泡不发光，电流表、电压表均无示数；直至移动滑片P到图甲中M点时，小灯泡突然发光，电流表、电压表均有明显示数，小明立即断开开关，查找原因。出现以上现象的原因可能是B。
A. 滑动变阻器短路
B. 滑动变阻器M点右侧附近有断路
C. 滑动变阻器M点左侧附近有断路
(4)排除故障后，改变滑片P的位置，记录电压表的示数U和电流表的示数I，并计算出对应的电阻。当电压表示数为2.5V时，电流表示数如图12-5-8乙所示，其读数为0.28A。

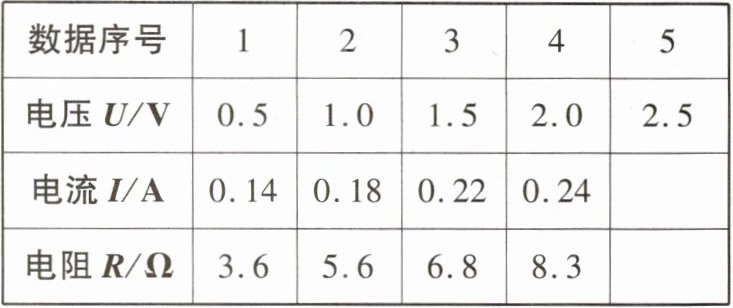

(5)请结合表中信息分析，能否用该实验的器材探究电流与电压的关系，并说明理由：不能，小灯泡的电阻随温度的变化而变化，不是定值。

答案： （1）$R=\frac{U}{I}$ （2）断开 b 0~3 V （3）B （4）0.28 （5）不能，小灯泡的电阻随温度的变化而变化，不是定值
