《2025年绩优学案九年级物理全一册北师大版》

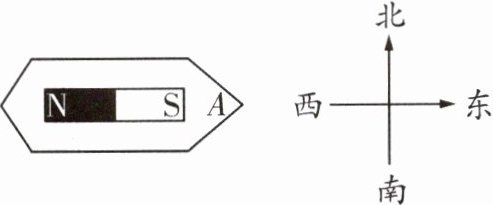

【典例3】如图14-2-3所示，小纸船漂浮在静止的水面上，纸船上放着一个条形磁体。开始时用手扶着小船让船头A指向东。松开手，待小船静止时，船头将指向(B)


A.东
B.南
C.西
D.北
解题关键 地球是个巨大的磁体，地磁南极在地理北极附近，地磁北极在地理南极附近。同名磁极相互排斥，异名磁极相互吸引。

答案： 典例3　B

1. 如图14-2-4所示，其中能正确反映两根大头针被条形磁体吸起时的真实情况的是(C)


A.图甲
B.图乙
C.图丙
D.图乙和图丙

答案： 1.C

2. 如图14-2-5所示是悬浮式无线蓝牙音箱。该产品底座里有一个电磁铁，可使箱体悬浮在空中，这是根据同名磁极相互排斥的原理实现的。

答案： 2.排斥

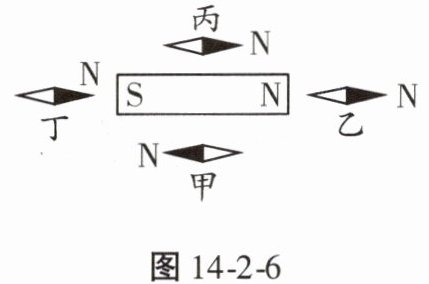

3. 如图14-2-6所示，在条形磁体周围放置4个可以自由转动的小磁针，其中方向不正确的是丙(选填“甲”“乙”“丙”或“丁”)。

答案： 3.丙

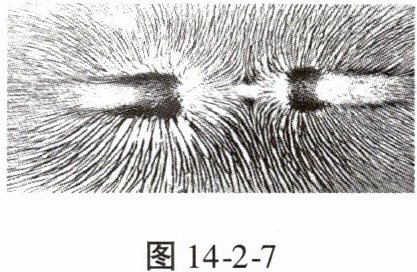

4. 某同学研究磁体周围的磁场情况，将两根条形磁体放在水平桌面上，在它们上面放一块有机玻璃，玻璃上均匀撒一层铁屑，轻轻敲击玻璃，可以看到铁屑的分布情况如图14-2-7所示。下列说法正确的是(D)


A.图中所示的实验研究的是两个异名磁极之间的磁场分布情况
B.利用撒在磁体周围的铁屑可以判断磁体周围各点的磁场方向
C.磁体周围的磁场是均匀分布的
D.磁体周围的磁场是真实存在的

答案： 4.D
