《2025年绩优学案九年级物理全一册北师大版》

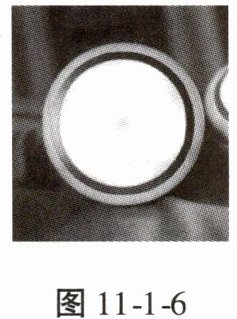

3. 如图11-1-6所示是一个正面中间有“光敏元件”的小灯，它对光比较敏感，当周围环境较暗时，小灯发光；当周围环境较亮时，小灯不发光。这个“光敏元件”相当于电路组成部分中的开关。

答案： 3.开关

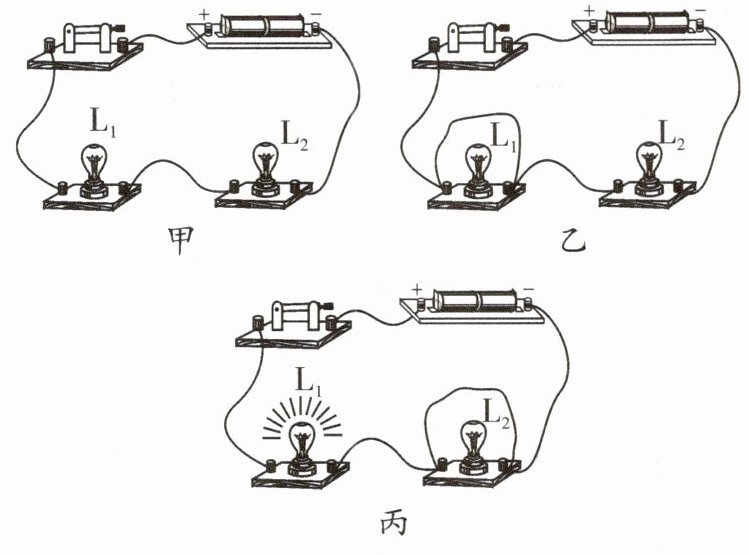

4. 如图11-1-7甲所示电路，闭合开关后，L₁和L₂都不亮，现用一根导线检查故障原因。如图11-1-7乙所示，当导线接在L₁两端时，L₁和L₂仍然不亮；如图11-1-7丙所示，当导线接在L₂两端时，L₁亮，L₂不亮，则可能的故障原因是(D)


A.L₁短路
B.L₂短路
C.L₁断路
D.L₂断路

答案： 4.D

5. 小宇同学在自家门上安装了一个门铃，装上一组新电池后，发现电池迅速发热、烫手，这是因为(C)

A.门铃响了
B.电路出现断路
C.电路出现短路
D.电池正、负极接反了

答案： 5.C

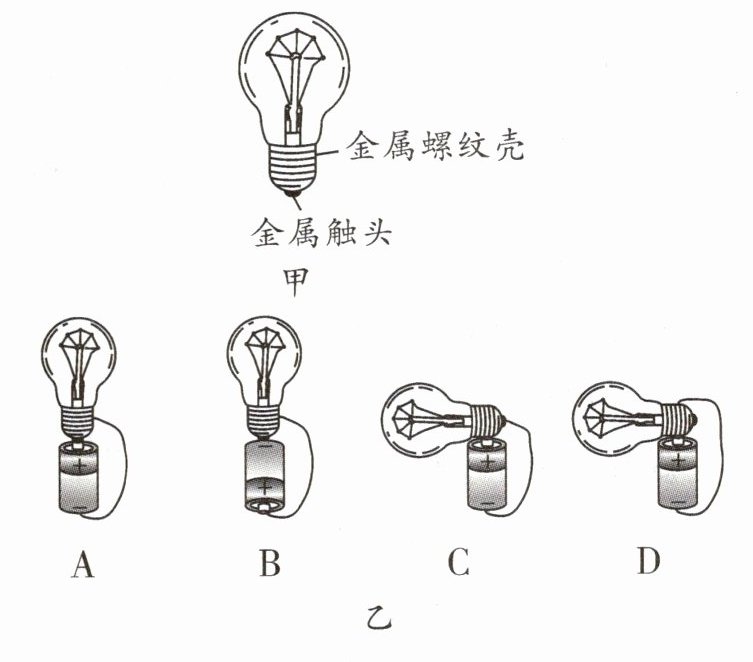

6. 图11-1-8甲是小灯泡的结构图，灯丝两端分别与金属螺纹壳和金属触头相接。图11-1-8乙是同学们用新电池快速查找坏灯泡的几种连接图，不能查出坏灯泡的是(D)

答案： 6.D

7. (物理与生活)电动车集中充电避免了私拉乱接电线，美化了环境。充电桩给电动车的电池充电时，需要具备较好的防水保护功能，这是为了防止线路过于潮湿出现短路(选填“短路”或“断路”)现象，消除安全隐患。

答案： 7.短路

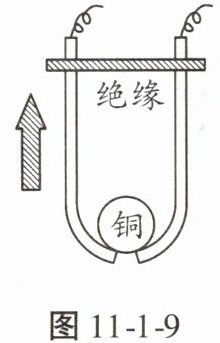

8. 红外线电暖器中有一个自动断电的安全装置，如图11-1-9所示。当红外线电暖器倾倒时，电路断开(选填“断开”或“闭合”)，这个安全装置相当于电路中的开关。

答案： 8.断开 开关
