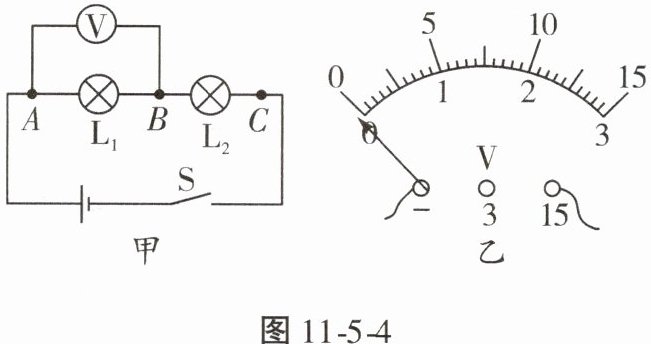

【典例 4】用图 11 - 5 - 4 甲所示的电路来探究“串联电路的电压特点”。

(1) 实验中，两个小灯泡的规格应该是不同的。
(2) 闭合开关前，发现电压表的指针偏向零刻度线的左侧，如图 11 - 5 - 4 乙所示，原因可能是电压表未调零。

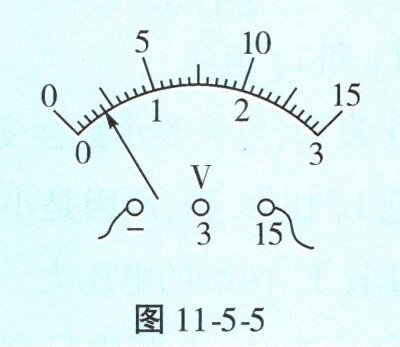

变式拓展：①闭合开关后，发现电压表的指针偏向零刻度线的左侧，如图 11 - 5 - 4 乙所示，原因可能是电压表的正、负接线柱接反了。②闭合开关，电压表指针偏转幅度较小，如图 11 - 5 - 5 所示，为了使测量结果更准确，接下来应该断开开关,电压表换用0~3V量程。

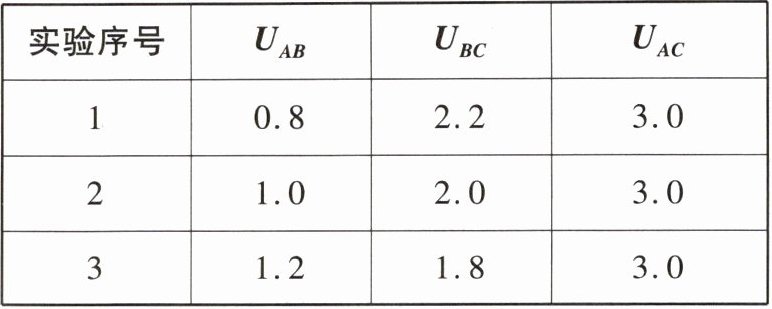

(3) 经过多次实验，小明将得到的数据记录在下表中，分析数据得到了串联电路的电压规律。但小欢认为表格中存在不足，该不足之处是实验数据记录表中电压未写单位。

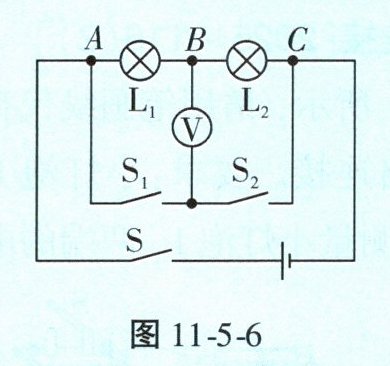

实验拓展：①为了不反复拆接电压表，小明设计了图 11 - 5 - 6 所示的电路。他的思路是：只闭合开关 S 和 S₁，电压表测 L₁ 两端的电压；只闭合开关 S 和 S₂，电压表测 L₂ 两端的电压。请你评估一下这种设计存在的问题：其中某次测量,电压表指针会反向偏转。

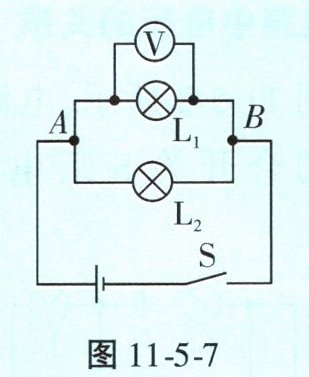

②小明想继续探究“并联电路的电压特点”，他设计了图 11 - 5 - 7 所示电路。他将各元件连接无误后，闭合开关 S，发现 L₁ 发光，L₂ 不发光，电压表有示数。对于该现象，下列分析合理的是C。


A. L₁ 被短接
B. L₂ 被短接
C. L₂ 断路
D. 开关接触不良

答案： 典例4
(1)不同
(2)电压表未调零
变式拓展:①电压表的正、负接线柱接反了 ② 断开开关,电压表换用0~3V量程
(3)实验数据记录表中电压未写单位 实验拓展:①其中某次测量,电压表指针会反向偏转 ②C
