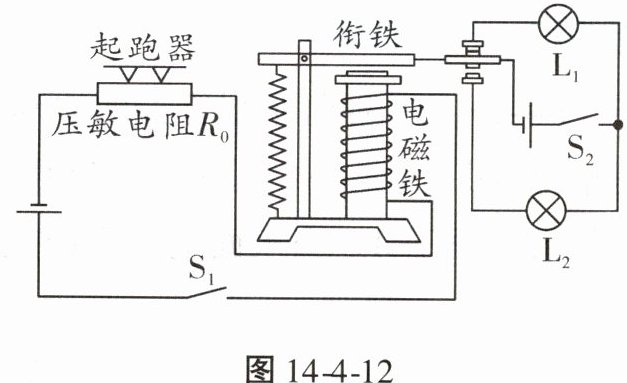

8. 图14-4-12是小蔡同学设计的短跑比赛“抢跑判断器”。当运动员蹲在起跑器上时，裁判员闭合开关$S_1$、$S_2$，发令指示灯亮；运动员抢跑后，$R_0$所受压力变小，电阻变小，抢跑指示灯L₂(选填“$L_1$”或“$L_2$”)亮，判定该运动员抢跑；电磁铁的上端为S(选填“N”或“S”)极。

答案： L₂　S

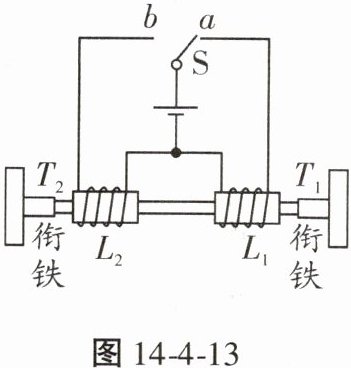

9. 图14-4-13是公共汽车上用电磁阀控制车门开或关的电路图。$L_1$、$L_2$是固定的电磁线圈，衔铁$T_1$、$T_2$通过横杆相连并可左右移动，带动传动装置使车门开启或关闭。S接通触点b时，线圈L₂(选填“$L_1$”或“$L_2$”)具有磁性，吸引衔铁使横杆向右(选填“左”或“右”)运动，带动传动装置关闭车门。在关闭车门过程中，能量转化情况是电能转化为机械能。

答案： L₂　右　电能转化为机械能

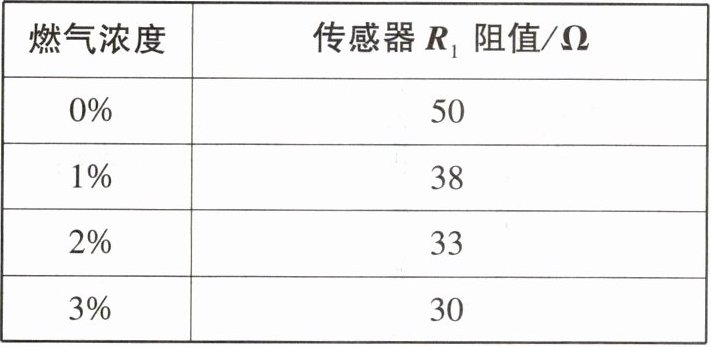

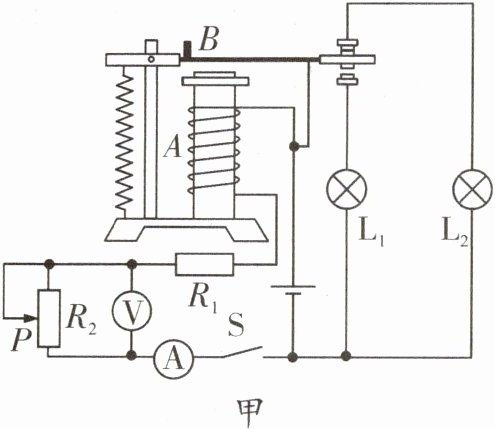

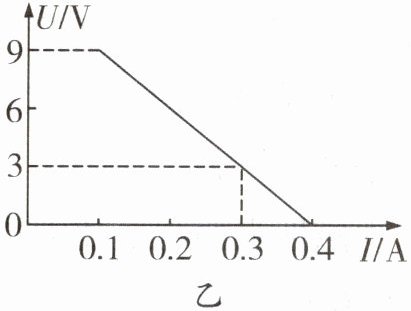

10. (物理与工程实践)如图14-4-14甲所示是兴趣小组设计的家庭燃气报警器电路示意图，其中电源电压保持恒定，$R_1$是由气敏材料制成的传感器，其阻值与燃气浓度的关系如下表所示，$R_2$为滑动变阻器，通过移动滑片P的位置来设定燃气报警值，初始设置燃气浓度为3%时报警。测试中，闭合开关S，移动滑片P，电压表和电流表示数关系如图14-4-14乙所示，当电流表的示数为0.3 A时，电磁铁A恰好能将衔铁B吸下(电磁铁线圈阻值忽略不计)，则下列说法正确的是(D)




A.该电路电源电压为9 V
B.报警时，灯$L_2$亮，滑动变阻器接入电路的阻值为20 Ω
C.闭合开关S后，电磁铁A的上端为N极
D.若让报警器在燃气浓度达到2%时就报警，可将滑动变阻器的滑片向下调节

答案： D 【解析】根据表格中的数据可知,当燃气浓度为3%时,气敏电阻的阻值R₁=30Ω,此时R₂两端的电压U₂=3V,根据欧姆定律可知U₁=IR₁=0.3A×30Ω=9V,电源电压U=U₁+U₂=9V+3V=12V,故A错误;报警时,灯L₁亮,滑动变阻器接入电路的阻值R₂=U₂/I=3V/0.3A=10Ω,故B错误;根据右手螺旋定则,电磁铁A的上端为S极,故C错误;若让报警器在燃气浓度达到2%时就报警,气敏电阻的阻值变大,要保证电磁铁的工作电流不变,串联电路的总电阻应不变,此时应该减小滑动变阻器接入电路的阻值,将滑片向下调节,故D正确。

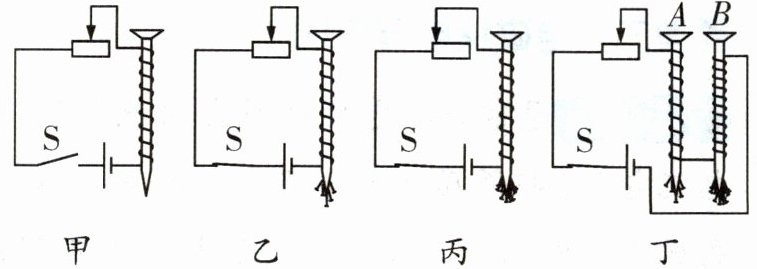

11. 探究电磁铁的磁性强弱跟哪些因素有关时，小明在实验中观察到图14-4-15所示现象。
(1) 通过观察电磁铁吸引大头针数目多少的不同，来判断它的磁性强弱。
(2) 通过比较甲、乙两种情况，可以得出结论：电磁铁通电有磁性，断电没有磁性。
(3) 通过比较乙、丙两种情况，可以得出结论：通过电磁铁的电流越大，它的磁性越强。
(4) 通过比较图丁中两个电磁铁下端吸引大头针的数目，得出“外形相同的螺线管，线圈匝数越多磁性越强”的结论是否准确：不准确。还应补充的条件是当电流相同时。

答案：
(1)磁性强弱
(2)电磁铁通电有磁性，断电没有磁性
(3)乙、丙
(4)不准确　当电流相同时
