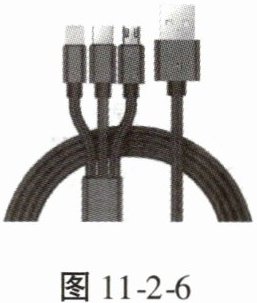

5. (现代科技)如图11-2-6所示，手机充电线的三个插头可同时为三部不同类型的手机充电。那么充电时，这三部手机的连接方式是并联。

答案： 5.并联

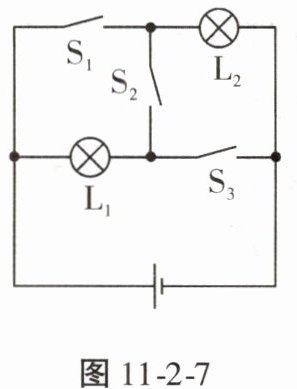

6. 如图11-2-7所示，只闭合开关S₁、S₂时，灯L₂发光；当开关S₂闭合，其他开关断开时，灯L₁、L₂串联；当开关S₁、S₂、S₃同时闭合时，会造成电源短路，应坚决避免。

答案： 6.L₂ S₂ S₁、S₂、S₃

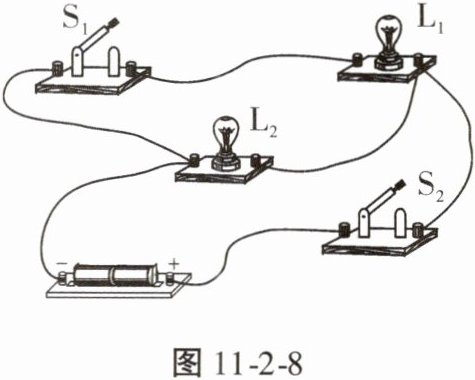

7. 在探究活动中，小明连好了一个实物电路如图11-2-8所示。请你帮他画出这个电路的电路图。

答案：
7.如图所示
　　　　　

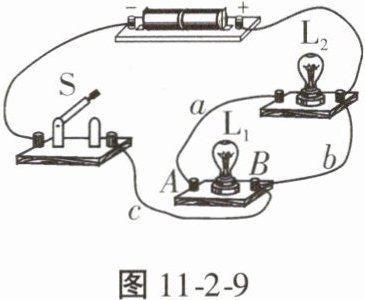

8. 关于图11-2-9所示的实验电路，下列说法正确的是(C)


A.开关S只控制灯L₂，不能控制灯L₁
B.开关S闭合后，两灯都亮
C.要使灯L₁、L₂串联，可去掉导线b
D.若将导线c从接线柱B改接到接线柱A上，则开关S闭合后，两灯组成串联电路

答案： 8.C

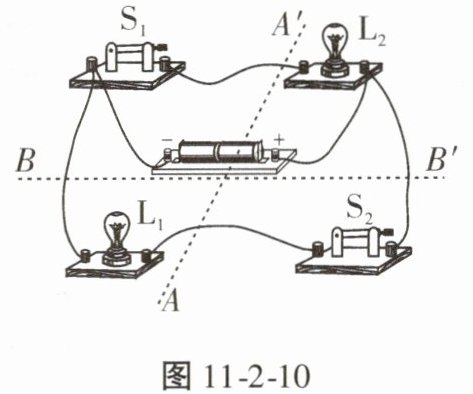

9. 关于图11-2-10所示的电路，下列说法正确的是(C)


A.开关S₁控制整个电路
B.开关S₂控制灯泡L₂
C.沿AA'固定一个不透光的挡板，灯泡L₁能显示操控开关S₂的人所发的特定信息
D.沿BB'固定一个不透光的挡板，灯泡L₁能显示操控开关S₁的人所发的特定信息

答案： 9.C

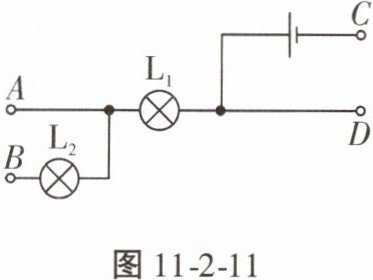

10. 如图11-2-11所示，A、B、C、D是四个接线柱，要使L₁、L₂串联，应用导线连接B、C两接线柱；要使L₁、L₂并联，应用导线分别连接A、C两接线柱和B、D两接线柱。

答案： 10.B、C　A、C　B、D
