【典例2】为了防止家庭电路中电流过大而损坏线路，通常在火线上安装保险丝。保险丝的材料应选择(D)

A.电阻比较大、熔点比较高的
B.电阻比较小、熔点比较低的
C.电阻比较小、熔点比较高的
D.电阻比较大、熔点比较低的
解题关键 保险丝是利用电流的热效应工作的，应选择电阻比较大、熔点比较低的材料制作。电阻比较大，当电流过大时，保险丝在相同时间内会产生较多的热量；熔点比较低有利于保险丝及时熔断来保护电路。
易错警示：当保险丝熔断后，不能用铜丝、铁丝代替，因为铜丝、铁丝的电阻小，熔点高，在电流过大时无法及时熔断来保护电路。

答案： 典例2　D

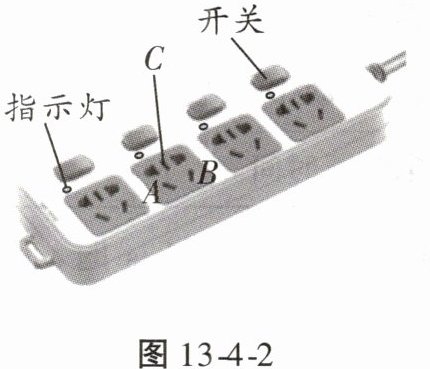

【典例3】如图13 - 4 - 2所示是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压。下列说法正确的是(A)


A.图中A与B之间的电压是220V，C与地线相连
B.为了提高插线板的利用率，插线板上可以尽可能多地接入大功率用电器
C.若指示灯断路不能发光，则插孔不能提供工作电压
D.若A、B两孔发生短路，则其他插孔仍可提供工作电压
解题关键 三孔插座的接线规律是左零、右火、上接地，火线与零线之间的电压是220V；一个插线板上不能同时使用几个大功率用电器；并联电路中各用电器之间互不影响，串联电路中各用电器互相影响，插线板上的指示灯与插孔并联，互不影响；A、B两孔发生短路，插座就会短路，其他插孔不能提供工作电压。
归纳(1)三脚插头与三孔插座对应。在三脚插头上，上面较长的脚(通常标有“E”字样)与用电器外壳相连，其他两脚(通常标有“L”和“N”字样)接用电器的工作电路。E接地线，L接火线，N接零线。E脚可以把用电器的金属外壳和大地连接起来，即使用电器的外壳和电源火线之间的绝缘皮破损，导致用电器外壳带电，电流也会流入大地，人接触用电器的外壳时就不会发生触电事故。(2)三孔插座的接法：左零、右火、上接地。(3)相比其他两脚，E脚更长一些，这样设计是为了在用电器通电前，先将金属外壳接地，而在拔下插头时，先断开电源再断开接地线，这样能更好地起到保护作用。

答案： 典例3　A

陕西中考链接[2024·T17]

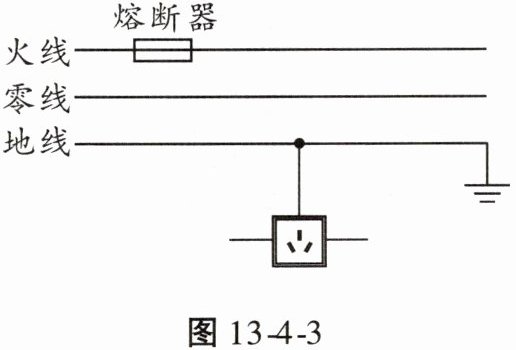

如图13 - 4 - 3所示，请将图中的三孔插座正确接入家庭电路。

答案：

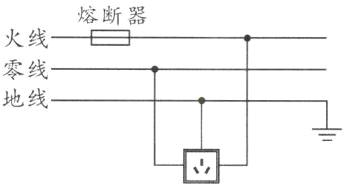

陕西中考链接　　如图所示
