《2025年绩优学案九年级物理全一册北师大版》

1. 要测量一个未知电阻的阻值，可以测量通过电阻的电流和电阻两端的电压，从而间接测出电阻的阻值。

答案： 电流 电压

2. 缺电流表时，可以采用“双伏法”测电阻，利用电压表与定值电阻创造一个“电流表”，而电流表与被测电阻串联，因此两电阻要串联。缺电压表时，可以采用“双安法”测电阻，利用电流表与定值电阻创造一个“电压表”，而电压表与被测电阻并联，因此两电阻要并联。

答案： 电流表 串 电压表 并

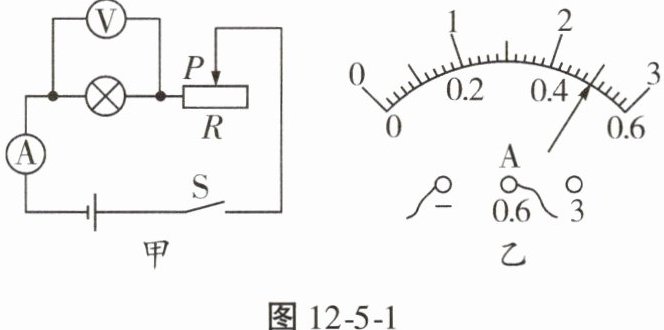

【典例1】如图12-5-1甲所示，小莉同学用“伏安法”测正常工作电压为2.5V的小灯泡正常发光时的电阻。闭合开关，将滑动变阻器的滑片移动到图甲所示的位置时，电压表示数为2.8V，这时应将滑动变阻器的滑片向右(选填“左”或“右”)适当移动。当小灯泡正常发光时，电流表示数如图12-5-1乙所示，则小灯泡正常发光时的电阻是5Ω。

归纳 测定值电阻阻值时，要多次测量求平均值，以减小误差。测灯泡的电阻时不能求平均值，因为在不同电压下灯泡的温度不同，其电阻是不同的，求平均值没有意义。

答案： 右 5

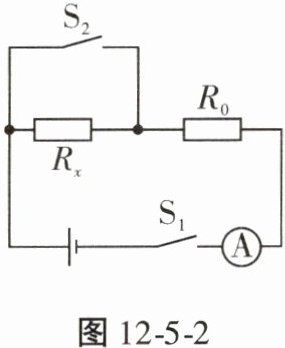

【典例2】如图12-5-2所示的电路中，电源两端的电压未知但保持不变，R₀是阻值已知的定值电阻。只闭合开关S₁时，电流表的示数为I₁；开关S₁和S₂均闭合时，电流表的示数为I₂，则电阻Rₓ的阻值可以表示为(D)


A.$\dfrac{I_{1}}{I_{1}+I_{2}}R_{0}$
B.$\dfrac{I_{2}}{I_{1}+I_{2}}R_{0}$
C.$\dfrac{I_{2}}{I_{2}-I_{1}}R_{0}$
D.$\dfrac{I_{2}-I_{1}}{I_{1}}R_{0}$
解题关键 结合开关不同状态下的电路连接方式，根据电源电压不变，列式计算可得待测电阻阻值的表达式。

答案： D
