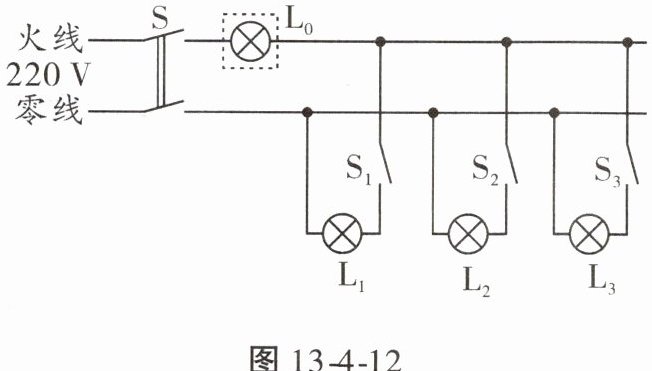

12. 电工师傅常用一只额定电压为220V的灯泡$ L_0 $(检验灯泡)取代保险丝来检查新安装的照明电路中每条支路的情况。如图13 - 4 - 12所示，当S闭合后，再分别闭合$ S_1 $、$ S_2 $、$ S_3 $(每次只能闭合其中之一)时，下列判断正确的是(D)


A.若$ L_0 $不亮，说明该支路正常
B.若$ L_0 $正常发光，说明该支路断路
C.若$ L_0 $发光呈暗红色，说明该支路短路
D.若$ L_0 $发光呈暗红色，说明该支路正常

答案： 12.D　[解析]L₀不亮，说明电路中无电流，该支路为断路，故A错误;L₀正常发光，说明L₀两端的电压为220V,该支路出现短路现象，故B错误;L₀发光呈暗红色,说明L₀两端的电压要小于220V,根据串联电路的电压规律可知，该支路中的灯泡两端也有电压，即该支路正常，故C错误，D正确。

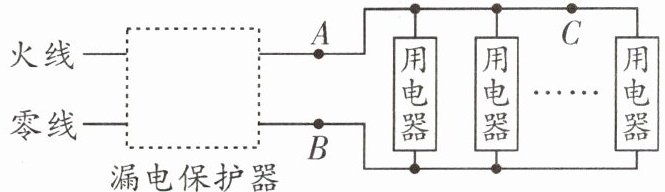

13. 如图13 - 4 - 13所示是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A和B(选填“B”或“C”)两处的电流不相等时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器会(选填“会”或“不会”)切断电路。若人体电阻为5kΩ，触电时通过人体的电流为44mA。

答案： 13.B　会　44

14. 在220V的照明电路上装有40W的电灯10盏，现在只有几根额定电流为1A的熔丝，安装熔丝比较合适的方法是(B)

A.将一根熔丝直接接在熔断器中
B.将两根熔丝并联后接在熔断器中
C.将三根熔丝并联后接在熔断器中
D.将两根熔丝串联后接在熔断器中

答案： 14.B　[解析]电路中的总功率P=40W×10=400W,电路中总电流I=P/U=400W/220V≈1.82A,可以用两根额定电流为1A的保险丝并联连入电路。
