《2025年绩优学案九年级物理全一册北师大版》

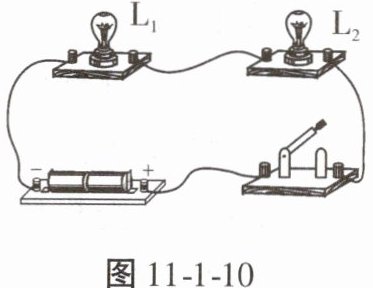

9. 请根据图11-1-10所示的实物图，在虚线框中画出对应的电路图。

答案：
9.如图所示

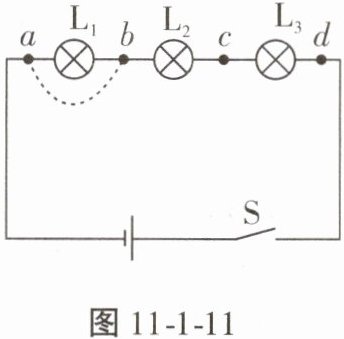

10. 如图11-1-11所示的电路中，电源电压不变，闭合开关，灯泡L₁、L₂、L₃都不发光。若只有一个灯泡的灯丝发生了断路，现用一根导线(如图中虚线所示)连接a、b点，三个灯泡仍都不亮，则(C)

A.灯泡L₁一定断路
B.灯泡L₂一定断路
C.若再用导线连接c、d点，三个灯泡仍都不亮，则L₂一定断路
D.若再用导线连接c、d点，三个灯泡仍都不亮，则L₃一定断路

答案： 10.C

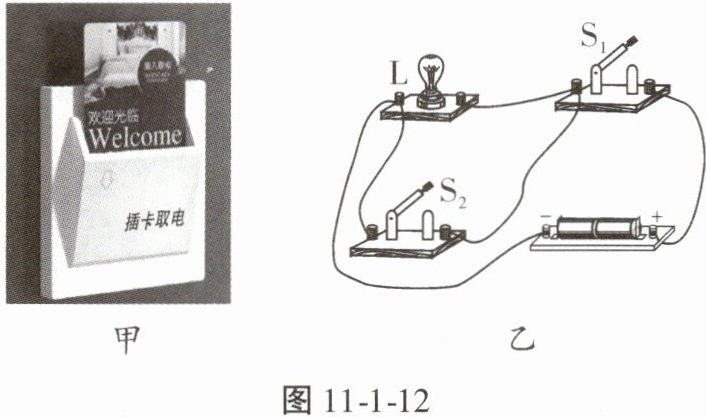

11. (教材习题改编)如图11-1-12甲所示为宾馆房间的取电房卡，将房卡插入槽中，房间内的用电器才能使用，房卡的作用相当于电路中的开关。如图11-1-12乙所示，当开关S₁、S₂都闭合时，电路处于短路(选填“断路”“短路”或“通路”)状态。

答案： 11.开关 短路

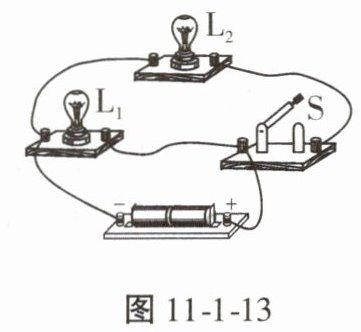

12. 请根据图11-1-13所示实物图，在虚线框中画出对应的电路图。

答案：
12.如图所示

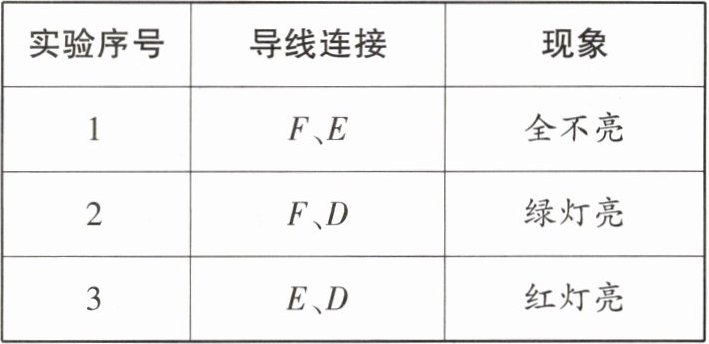

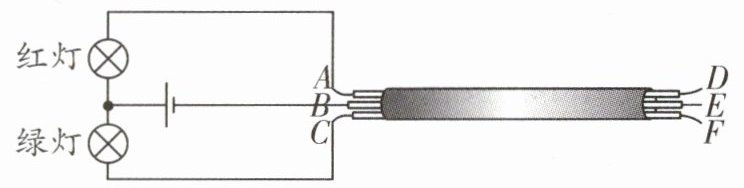

13. 如图11-1-14所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线，为了辨别哪两个线头为同一根导线的两端，可以用图示方法测试，其操作过程如下：将两个颜色不同的小灯泡接入电路，分别用导线连接D、E、F，通过观察记录两灯发光情况，就可判断出所有导线的首尾。依据表格的记录情况，下列判断正确的是(A)


①A、D为一根导线
②A、E为一根导线
③C、D为一根导线
④C、F为一根导线

A.只有②④正确
B.只有①④正确
C.只有②③正确
D.只有①③正确

答案： 13.A [解析]连接F、E,灯全不亮,说明E、F没有与B连通而形成通路，故B不与E、F 相连;连接F、D,绿灯亮,说明F、D与B、C连通而形成通路，即F、D中一根与B为一根导线,或与C为一根导线,所以E一定与A为一根导线;连接E、D,红灯亮,说明D、E与A、B连通而形成通路，即D、E中一根与A为一根导线,或与B为一根导线,所以D一定与B 为一根导线。综上所述,与C是一根导线的为F,故选A。
