《2025年绩优学案九年级物理全一册北师大版》

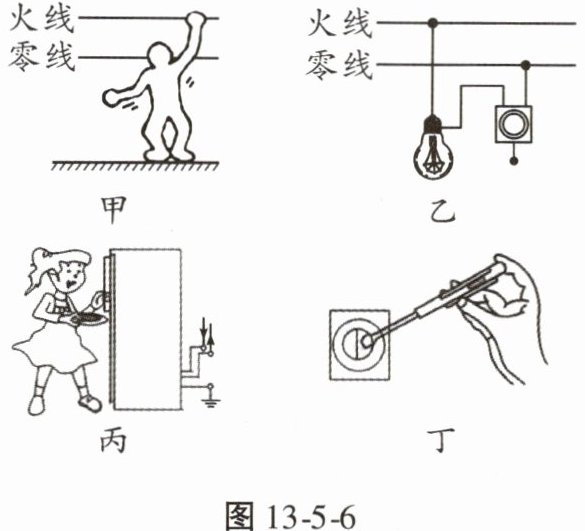

3. 下列关于安全用电的说法不正确的是(B)


A.图13-5-6甲，站在地上的人触摸火线，会发生触电事故
B.图13-5-6乙，照明电路中开关应该串联在零线和灯之间
C.图13-5-6丙，使用冰箱时应将冰箱的金属外壳接地
D.图13-5-6丁，使用试电笔时手要接触笔尾的金属体

答案： 3.B

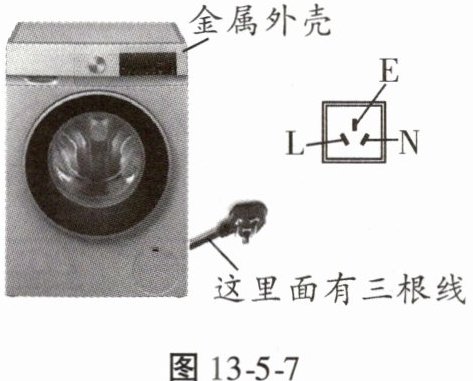

4. 洗衣机已成为家庭生活的好帮手，如图13-5-7所示为洗衣机及对应的插头示意图。下列做法符合安全用电的是(D)


A.可以将洗衣机的三脚插头改为两脚插头使用
B.绝缘皮破损的电线只要不影响工作可以继续使用
C.洗衣机工作时，标“E”的导线应和电路的火线相连
D.洗衣机与多个大功率用电器不能同时插在一个插排上工作

答案： 4.D

5. (2025陕西中考)关于家庭电路和安全用电，下列说法不正确的是(D)

A.用电器的开关要与火线连接
B.家用电器的金属外壳需要接地
C.手机充电结束后，及时拔下充电器
D.绝缘皮破损的电线仍能安全使用

答案： 5.D

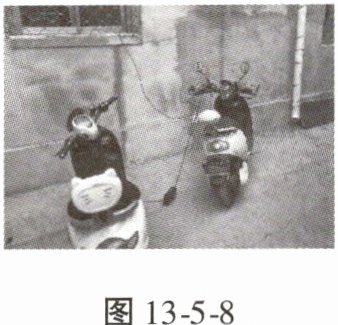

6. (物理与生活)如图13-5-8所示，有居民违规采用“飞线”(将插座从室内拉至室外)给电动车充电，电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触火(选填“火”“地”或“零”)线绝缘皮破损处，会发生触电事故，且夜间水蒸气凝结在插座内，会导致电路短路，使导线的温度急剧升高，很容易造成火灾。

答案： 6.火 短路 升高

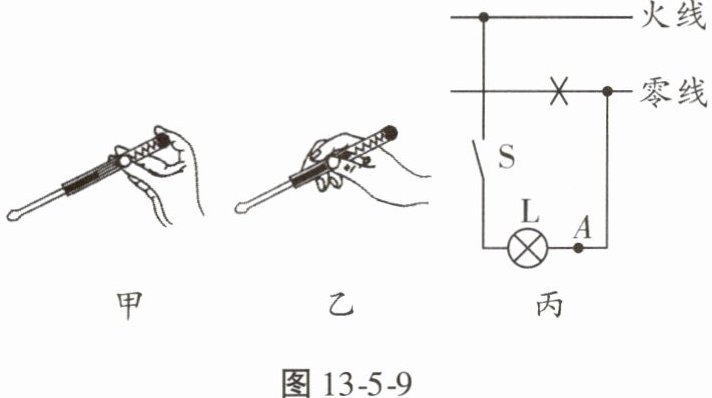

7. 如图13-5-9所示，用试电笔辨别火线、零线时，正确的使用方式是图甲(选填“甲”或“乙”)。电工师傅正确测试火线时，氖管发光，此时有(选填“有”或“没有”)电流通过电工师傅的身体。图丙中画“×”的地方表示断路，开关闭合后，用试电笔测试A点，氖管会(选填“会”或“不会”)发光。

答案： 7.甲 有 会
