《2025年绩优学案九年级物理全一册北师大版》

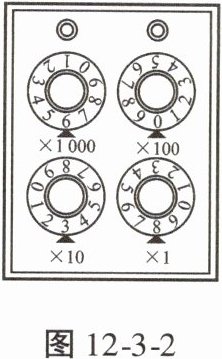

【典例2】图12-3-2中电阻箱的示数为(C)


A.8 306 Ω
B.8 063 Ω
C.6 038 Ω
D.6 830 Ω
解题关键 将电阻箱各旋钮对应三角指示的数字乘以对应的倍数，再将它们相加即可得出读数。
延伸 滑动变阻器可以连续改变其接入电路的电阻，电阻箱不能连续改变其接入电路的电阻。

答案： 典例2 C

1. 滑动变阻器可以改变电路中的电流，控制用电器两端的电压。滑动变阻器的工作原理是改变其接入电路中电阻丝的(A)

A.长度
B.横截面积
C.材料
D.温度

答案： 1.A

2. 如图12-3-3所示，若使滑片P向右移动时滑动变阻器接入电路中的电阻变大，应连接(A)


A.a、c
B.a、b
C.b、c
D.b、d

答案： 2.A

3. 下列用电器中，不需要变阻器的是(D)

A.调光台灯
B.调速电风扇
C.调温电熨斗
D.教室的荧光灯

答案： 3.D

4. 有一铭牌上标有“20 Ω 2 A”字样的滑动变阻器，“20 Ω”是滑动变阻器的最大电阻值。若电路中的电流为1.5 A，这个滑动变阻器可以(选填“可以”或“不可以”)接入该电路。

答案： 4.最大电阻值 可以

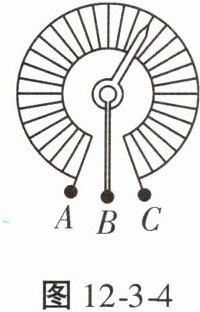

5. 如图12-3-4所示，收音机上调节音量的旋钮实际上是一个变阻器。若将接线片B、C接入电路，则顺时针转动旋钮触片时，变阻器接入电路的电阻变小，收音机的音量变大。(均选填“变小”“不变”或“变大”)

答案： 5.变小 变大

6. 如图12-3-5所示，闭合开关S前，滑动变阻器的滑片P应移到b(选填“a”或“b”)端，这样做是为了保护电路。闭合开关S，当向左移动滑片P时，小灯泡变亮(选填“亮”或“暗”)。

答案： 6.b 保护电路 亮
