《2025年绩优学案九年级物理全一册北师大版》

1. 能够把电能转化为其他形式能的装置叫作用电器；能够向用电器提供电能的装置叫作电源；在电路中控制电路通断的装置叫作开关。

答案： 1.用电器 电源 开关

2. 电源有直流电源和交流电源两种，生活中使用的电池一般为直流电源，家庭电路中的电源一般为交流电源。

答案： 2.直流 交流 直流 交流

3. 把用电器、电源、开关用导线连接起来组成电路。

答案： 3.用电器 电源 开关

4. 电路的三种状态：处处连通的电路，称为通路(又叫闭合电路)；开关或导线断开，或者导线没有连接好，即电路在某处断开，处于这种状态的电路称为断路(又叫开路)；不经过用电器，直接用导线把电源两极连接起来的电路称为短路。发生短路时，可能会损坏电源，甚至引起火灾。

答案： 4.连通 断开 短路

5. 用规定的符号表示电路中的元件，把这些符号用代表导线的线段连接起来，就可以表示由实物组成的电路，这种图就叫作电路图。

答案： 5.导线

6. 在画电路图时要注意：
(1) 使用统一规定的符号；
(2) 尽量避免连线交叉；
(3) 连线要横平竖直，尽量使电路图简洁美观。

答案： 6.
(1)符号
(2)交叉
(3)横平竖直

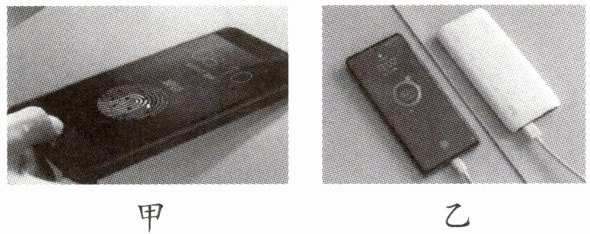

【典例1】指纹识别解锁是目前较为流行的手机解锁方式。如图11-1-1甲所示，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则感应区相当于手机电路中的开关；如图11-1-1乙所示，用充电宝给手机充电过程中，手机电池相当于用电器(选填“电源”或“用电器”)。

解题关键 手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，说明感应区能控制手机电路的通断；在给手机电池充电的过程中，电池消耗电能，将电能转化为化学能储存起来，说明电池此时是用电器。
归纳 电路由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成，缺少任意一个都会影响电路的正常工作。

答案： 典例1 开关 用电器
