12. 某同学进行了如下实验：

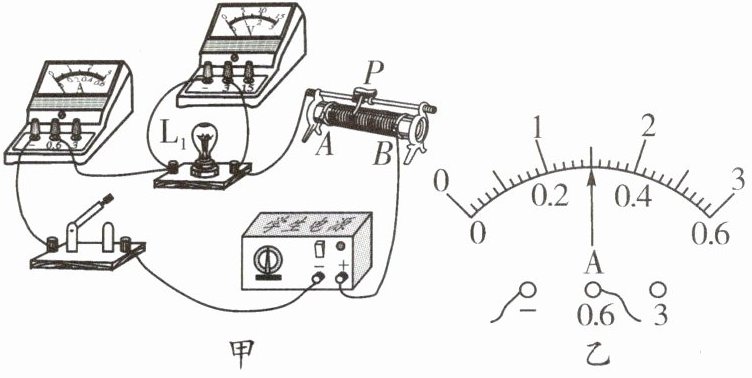

(1) 用图13 - 2 - 11甲所示的电路测量额定电压为2.5 V的小灯泡$L_{1}$的额定功率，电源两端电压保持不变。
① 闭合开关前，滑动变阻器的滑片P应放置在.75W。
(2) 该同学想比较另一个额定电压为2.5 V的小灯泡$L_{2}$的额定功率$P_{2}$与$P_{1}$的大小关系。他断开开关，保持滑动变阻器滑片位置不变，将$L_{1}$替换为$L_{2}$闭合开关后，发现电压表示数为2.3 V，需将滑动变阻器的滑片P向B(选填“A”或“B”)端移动。依据上述现象，可推断出$P_{1}$＜(选填“ ＞ ”“ = ”或“ ＜ ”)$P_{2}$。他继续完成了$P_{2}$的测量后，验证了推断。
(3) 利用原有电路，将小灯泡替换为定值电阻后可进行的探究实验是A。
A. 电流与电压的关系
B. 电流与电阻的关系

答案：
(1)①A 短路 ②电压表示数为2.5V 0.75
(2)B ＜
(3)A
