《2025年绩优学案九年级物理全一册北师大版》

1. 知识点一 家庭电路的组成

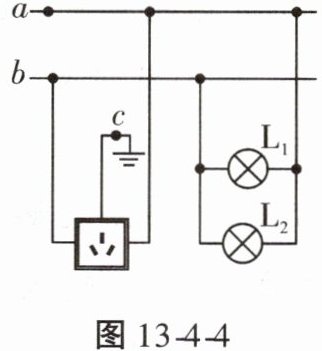

某家庭电路的连接如图13 - 4 - 4所示。下列说法正确的是(D)


A.$ L_1 $和$ L_2 $是串联的
B.$ a $点所在的进户线是零线
C.空气开关只能安装在$ b $点处
D.$ c $点所在的导线与大地相连

答案： 1.D

2. 家庭电路中墙上的插座和屋顶上的电灯的连接方式是并联(选填“并联”或“串联”)。在家庭电路中，为了防止触电，必须把用电器的开关装在火线(选填“零线”或“火线”)上。

答案： 2. 并联　火线

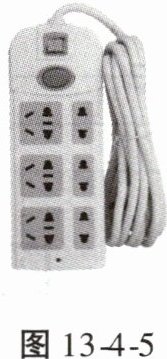

3. 我国家庭电路的电压是220V。随着家用电器越来越多，在家庭中常用带有开关的多孔插座，如图13 - 4 - 5所示，插座上的开关与插座串联，插座与插座之间并联。

答案： 3. 220　串　并

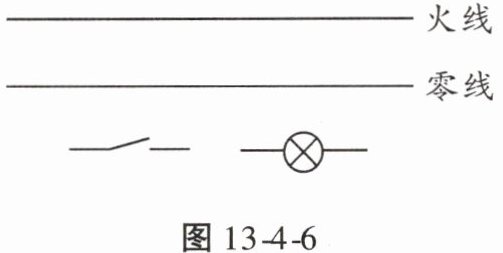

4. （2024烟台中考）如图13 - 4 - 6所示是家庭电路的一部分，请将开关控制台灯的电路补充完整。

答案：

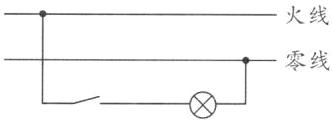

4. 如图所示
　　　

5. 知识点二 保险设备
家庭电路中安装有熔断器(其中安装熔丝，俗称“保险丝”)，它的作用是(D)

A.当电压过高时自动切断电路
B.当发生触电时自动切断电路
C.当用电器发生漏电时自动切断电路
D.当电路中电流过大时自动切断电路

答案： 5.D

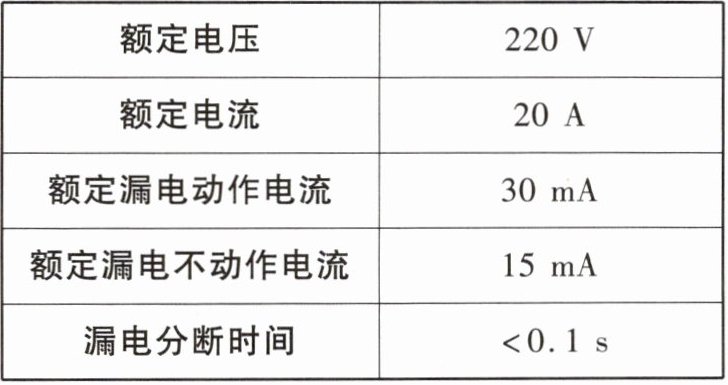

6. 下表是小红家进户开关上漏电保护器的铭牌，据此判断下列说法正确的是(B)


A.漏电时间超过0.1s时，保护器才能动作
B.漏电电流大于30mA，保护器会在0.1s内切断电源
C.漏电电流达到20A，保护器才能起作用
D.只有当进户电压大于220V时，保护器才能起作用

答案： 6.B
