1. 插入了软铁棒的螺线管叫作电磁铁。当线圈中通入电流时，电磁铁就会产生磁性；切断电流，磁性就会消失。

答案： 电磁铁　通入　切断

2. 电磁铁磁性的强弱与线圈中的电流大小和线圈匝数有关。电磁铁线圈中通过的电流越大、线圈的匝数越多，电磁铁的磁性越强。

答案： 电流大小　匝数　多

3. 电磁继电器一般由电磁铁、衔铁、弹簧、触点等组成。利用电磁继电器控制电路，可实现用弱电流、低电压的控制电路，控制强电流、高电压的工作电路。

答案： 电磁铁　衔铁　弹簧　弱　低　强　高

4. 利用电磁铁可以制成电磁阀进行自动控制。电磁阀主要由阀体、滑阀、两块衔铁、两个电磁铁组成。

答案： 自动控制　电磁铁

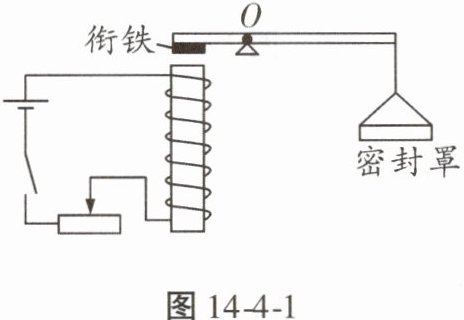

【典例1】酿酒坊里的发酵罐配有笨重的密封装置，为了方便操作，小明设计了一个用杠杆和电磁铁组合实现升降的密封罩，如图14-4-1所示，其中电磁铁的工作原理是电流的磁效应。装置通电后，电磁铁上端为N(选填“N”或“S”)极。
归纳 电磁铁是利用电流的磁效应来工作的。电磁铁使用时，接通电路产生磁性，断开电路磁性消失。

答案： 电流的磁效应　N

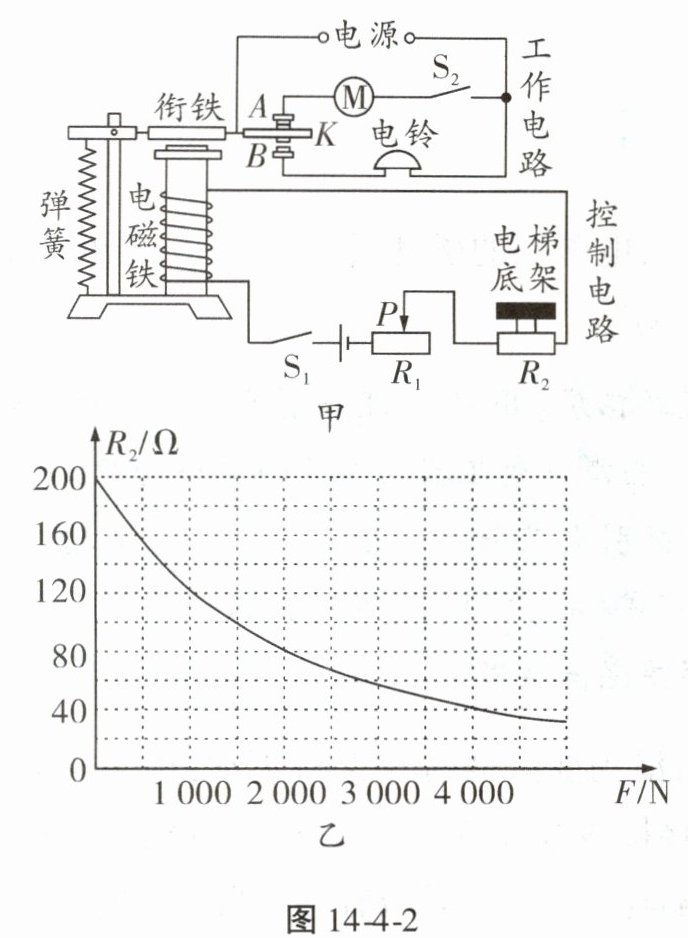

【典例2】小明设计了一个电梯自动报警模拟装置，如图14-4-2甲所示。在控制电路中，电源电压为12 V，$R_1$为滑动变阻器，$R_2$为压敏电阻，$R_2$的阻值大小随压力F的变化关系如图14-4-2乙所示。闭合开关$S_1$和$S_2$，当压敏电阻受到的压力达到4000 N时，电磁铁线圈中的电流为0.1 A，此时衔铁被吸下，动触点K与触点A断开，同时与触点B接触，电动机停止工作，报警铃声开始响起。电磁铁线圈的电阻忽略不计。下列说法不正确的是(C)

A.$S_1$闭合时，电磁铁的上端为S极
B.压敏电阻受到的压力越大，控制电路中的电流越大
C.当电梯自动报警铃声开始响起时，$R_1$的功率为0.4 W
D.若控制电路电源电压降低，要保证电梯最大载重不变，应将$R_1$的滑片P向左移
解题关键 利用右手螺旋定则可知电磁铁的上端为S极；控制电路中，两电阻串联接入电路，由图乙可知压敏电阻的阻值随压力的增大而减小，根据串联电路电阻规律和欧姆定律可知，压敏电阻受到的压力越大时电路总电阻越小，电路的电流越大；当压敏电阻受到的压力达到4000 N时，电磁铁线圈中的电流为0.1 A，自动报警铃声响起，根据欧姆定律可知此时电路的总电阻$R_{总}=\frac{U}{I}=\frac{12 V}{0.1 A}=120 \Omega$，由图乙可知此时压敏电阻接入电路的阻值$R_2 = 40 \Omega$，此时滑动变阻器接入电路的阻值$R_1 = R_{总} - R_2 = 120 \Omega - 40 \Omega = 80 \Omega$，根据$P = I^2R$可知$R_1$的功率$P_1 = I^2R_1 = (0.1 A)^2 × 80 \Omega = 0.8 W$；要保证电梯最大载重不变，即控制电路的电流不变，当控制电路电源电压降低时，根据欧姆定律可知需减小电路总电阻，即需减小滑动变阻器接入电路的阻值，据此判断滑片P应向左移。

答案： C
