《2025年绩优学案九年级物理全一册北师大版》

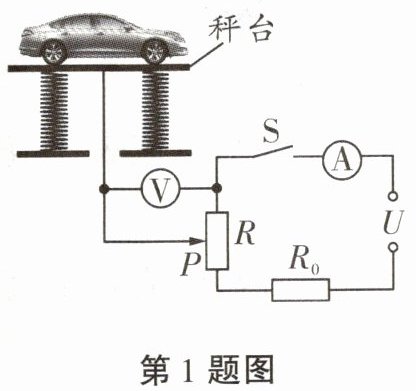

1. (2024广州中考，物理与工程实践)如图所示是地磅工作原理示意图，秤台连在竖直弹簧上，电路与恒压电源连接。未称量时，滑动变阻器$R$的滑片$P$在最上端，称量时，滑片$P$向下移动。闭合开关$S$，车辆总质量越大时(A)

A.电压表的示数越大
B.电压表的示数越小
C.电流表的示数越大
D.电流表的示数越小

答案： 1.A

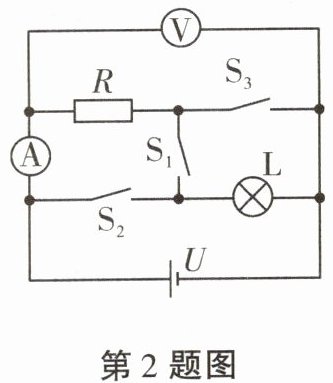

2. 如图所示，电源电压恒定。下列说法正确的是(C)

A.只闭合$S_1$，电阻$R$与灯泡$L$并联
B.只闭合$S_1$，电压表测量电阻$R$两端电压
C.先闭合$S_1$，再闭合$S_2$，电压表示数不变
D.先闭合$S_1$，再闭合$S_2$，电流表示数变大

答案： 2.C

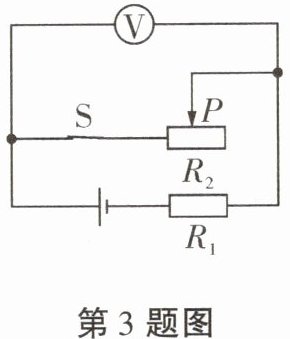

3. 在如图所示的电路中，闭合开关$S$，电路正常工作。现对电路分别进行下列操作：①将滑动变阻器滑片向左移；②用电阻$R_3$($R_3 ＜ R_1$)替换电阻$R_1$；③断开开关$S$；④增大电源电压。其中能使电压表示数变大的操作有(C)

A.1个
B.2个
C.3个
D.4个

答案： 3.C

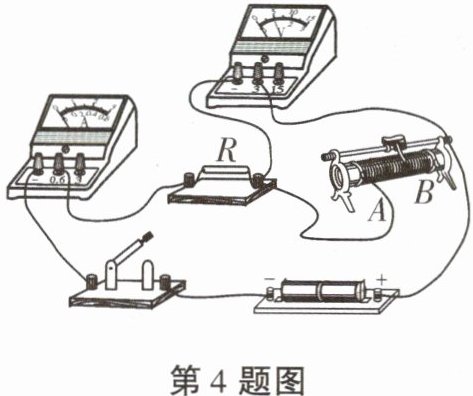

4. 如图所示的电路中，电源电压保持不变，$R$为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由$A$端向$B$端移动的过程中，下列说法正确的是(A)

A.电压表示数变大，电压表与电流表比值变大
B.电流表示数变小，电压表与电流表比值不变
C.滑动变阻器的阻值变大，电压表的示数变小
D.滑动变阻器的阻值变小，电压表的示数变大

答案： 4.A
