1. 通电导线在磁场中会受到______的作用，力的方向跟______的方向、______的方向都有关系。

答案： 力 电流 磁场

2. 电动机主要由磁体和通电导线组成。电动机中，巧妙地设计了带有两个铜半环的换向器，它与电刷配合，解决了线圈不能连续转动的问题。电动机工作过程中将电能转化为机械能。

答案： 磁体 通电导线 换向器 电 机械

3. 动圈式扬声器后部装有永磁体，它和软铁组合起来，在两个磁极之间的环形间隙中形成磁场，让音圈置于这个磁场中。当音圈中有大小和方向反复变化的电流通过时，音圈就会受到磁场的作用力而前后往复运动，从而带动纸盆来回振动，就发出了声音。

答案： 电流 作用力 振动

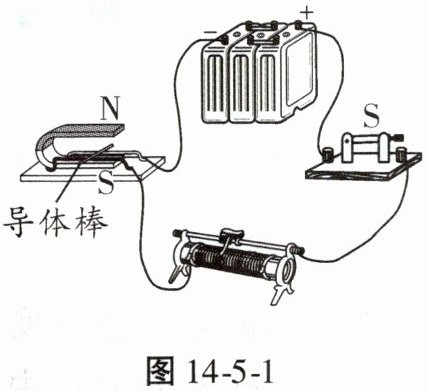

【典例1】近年来，我国新能源汽车产业发展迅速。新能源汽车主要由电动机提供动力，其工作原理如图14-5-1所示。下列可以改变导体棒运动方向的是(B)

A.断开开关S
B.只将磁体的N、S极位置对换
C.将滑动变阻器的滑片向左移动
D.同时改变电源的正、负极和磁体的N、S极位置
点拨 要改变通电导体棒的运动方向(或受力方向)，只能改变电流方向和磁场方向中的一个。如果同时改变电流方向和磁场方向，通电导体棒的运动方向(或受力方向)不变。

答案： B

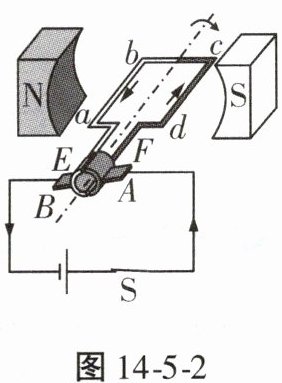

【典例2】直流电动机的示意图如图14-5-2所示。电刷A、B与换向器E、F接触。在图示位置，闭合开关S，线圈ab边受到磁场的作用力向上，则（ ）

A.线圈在图示位置时，cd边受到磁场的作用力向上
B.线圈转过180°后，通过ab边的电流方向不变
C.线圈转过180°后，ab边受到磁场的作用力向下
D.线圈转过180°后，cd边受到磁场的作用力向下
点拨 通电导线在磁场中受到力的作用，力的方向跟电流的方向、磁场的方向都有关系，当电流的方向或者磁场的方向变得相反时，通电导线受力的方向也变得相反；如果同时改变电流的方向和磁场的方向，通电导线受力的方向不变。
延伸 电动机不转动的原因：电动机轴因为生锈而被卡住；线路接触不良，电路中无电流通过；电压过低，电路中电流太小；线圈处于平衡位置，线圈中无电流，线圈不受力的作用；磁体的磁性太弱，导致磁力太小等。

答案： C
