《2025年绩优学案九年级物理全一册北师大版》

1.电流通过导体时会产生热量，将电能转化为内能，这种现象叫作电流的热效应。

答案： 电 内

2.电流通过导体时产生的热量，跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。这个规律叫作焦耳定律，用公式表示为$Q=I^{2}Rt$。

答案： 平方 电阻 通电时间 $Q=I^{2}Rt$

1 电流的热效应
【典例1】(2025北京中考)下列用电器中，利用电流热效应工作的是 (A)

A.电热水壶
B.吸尘器
C.电冰箱
D.电视机

答案： A

2 焦耳定律
【典例2】如图13-3-1是超市常用的塑料袋封口夹原理图,电源电压为5V,电热丝$R$阻值为$1\Omega$。闭合开关S,电热丝温度升高,利用电流的热效应实现高温封口,4s内电热丝产生的热量为_____J。若使用时总把塑料袋烫坏,可以增大(选填“增大”或“减小”)电热丝的阻值。

解题关键 电流通过电阻时产生热量的现象叫作电流的热效应;纯电阻电路产生的热量可以用公式$Q = I^{2}Rt=\frac{U^{2}}{R}t$得出;若电压不变,则$R$越大,产生的热量越少。
易错警示:$Q = I^{2}Rt$是电流通过导体所产生热量的计算公式,$W = UIt$是电流做功的计算公式。如果电流做功时,电能全部转化为内能(纯电阻电路),则两式是等效的;如果电流做功时,电能转化为内能和其他形式的能量(非纯电阻电路),如电动机工作时,电能既转化为内能,也转化为动能,则$Q = I^{2}Rt$只能用来计算电能转化成的内能,$W = UIt$则是总的电功。即只有纯电阻电路才有$Q = W$,非纯电阻电路中$Q＜W$。

答案： 热 100 增大

陕西中考链接[2024·T10]

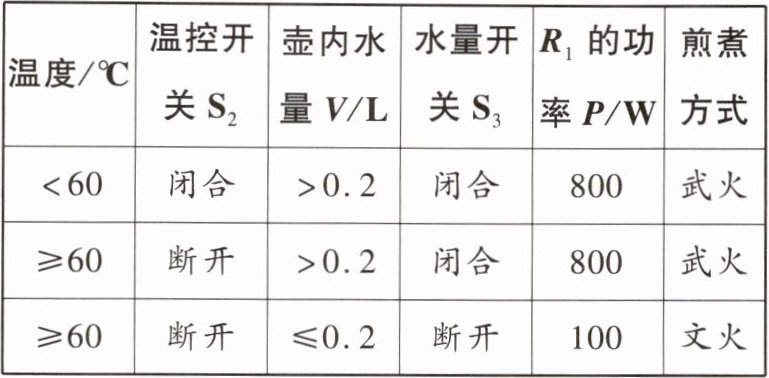

中药煎煮方式分为“文火”和“武火”,小明受此启发,用手动开关$S_1$、温控开关$S_2$、水量开关$S_3$、加热电阻$R_1$和限流电阻$R_2$($R_1$、$R_2$阻值不随温度变化),设计了煎药壶电路,其中$S_1$为总开关,电源电压为220V。闭合开关$S_1$,能实现下表所示的功能。下
列关于此电路的分析正确的是 (D)


A.温控开关$S_2$与水量开关$S_3$是串联的
B.加热电阻$R_1$的阻值是$484\Omega$
C.若壶内水量小于0.2L,煎药壶工作时无法进行“武火”加热
D.若限流电阻$R_2$断路,煎药壶工作时只能进行“武火”加热

答案： D
