《2025年绩优学案九年级物理全一册北师大版》

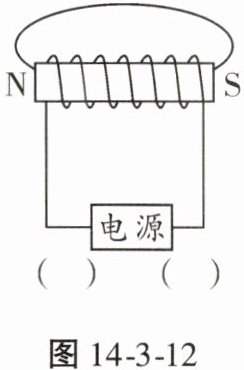

9. (2024扬州中考)如图14-3-12所示，请标出电源的正、负极和磁感线的方向。

答案：
如图所示
　　　　　　

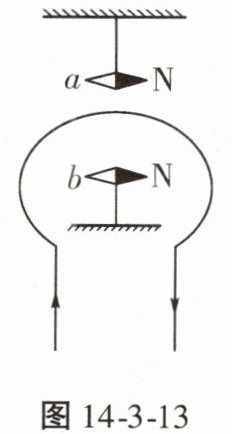

10. 如图14-3-13所示，通电环形导体中间和上部各有一小磁针，当通以图中所示电流后，小磁针(A)


A.a的N极向纸外指，b的N极向纸里指
B.a的N极向纸里指，b的N极向纸外指
C.a和b的N极都向纸外指
D.a和b的N极都向纸里指

答案： A　[解析]通电时，根据右手螺旋定则可知，环形线圈外面的磁感线方向垂直于纸面向外，环形线圈里面的磁感线方向垂直于纸面向里，而小磁针静止时的N极指向与磁感线的方向一致，所以线圈外的小磁针a的N 极向纸外指，线圈内的小磁针b的N极向纸里指。

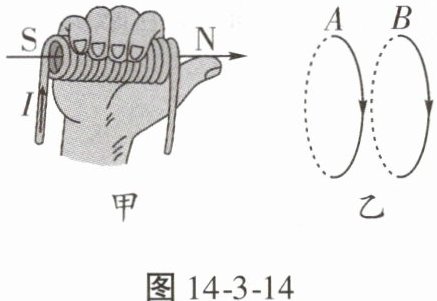

11. 通电螺线管的极性跟电流的方向有关系，可以用右手螺旋定则来判断，如图14-3-14甲所示。图14-3-14乙是通电螺线管中相邻的两个线圈A、B，A、B中的电流方向相同，则A、B两线圈之间会相互吸引(选填“吸引”或“排斥”)，理由是线圈A的左端为S极、右端为N 极,线圈B的左端为S极、右端为N极,线圈A的右端和线圈B的左端是异名磁极，异名磁极相互吸引。

答案： 吸引　线圈A的左端为S极、右端为N 极,线圈B的左端为S极、右端为N极,线圈A的右端和线圈B的左端是异名磁极，异名磁极相互吸引

12. 如图14-3-15所示，螺线管内放一枚小磁针，当开关S闭合后，小磁针的N极指向将(A)


A.不变
B.向外转90°
C.向里转90°
D.旋转180°

答案： A　[解析]当开关S闭合后，由右手螺旋定则可知，螺线管右端为N极，左端为S极，由题意可知原来图中小磁针的N极是指向右端的，小磁针N极的指向和该点磁场的方向是相同的，故小磁针的N极指向不变。
