陕西中考链接[2025·T15]

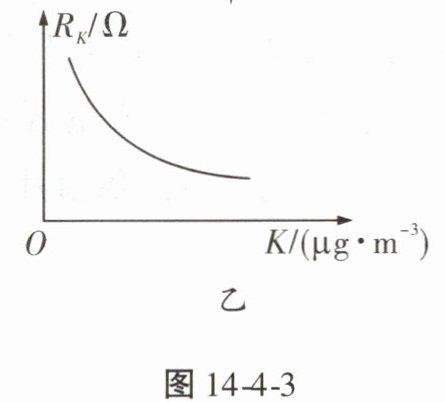

如图14-4-3甲所示是室内自动换气系统的电路图。控制电路的电源电压为3 V，$R_0$为电阻箱，$R_K$的阻值与烟雾浓度K的关系如图14-4-3乙所示。当电磁铁线圈中的电流$I \geq 0.03 A$时，衔铁被吸下，电风扇转动，开始排气。

(1) 电磁铁工作时，利用了通电导体周围存在磁场，其上端为S(或南)极。
(2) 当烟雾浓度升高时，控制电路中线圈的电流变大(选填“变大”“变小”或“不变”)。
(3) 控制电路的电源电压低于3 V时，若保持空气质量的标准不变，$R_0$的阻值应减小(选填“增大”“减小”或“不变”)。

答案：
(1)磁场　S(或南)
(2)变大　
(3)减小
