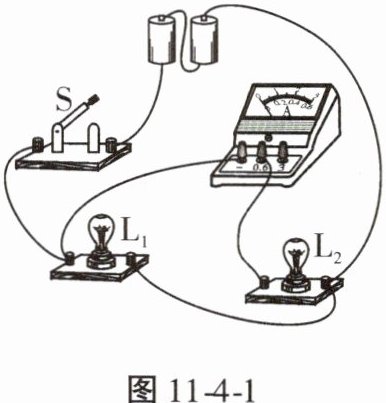

【典例2】如图11-4-1所示电路中，闭合开关后，电流表所测量的电流是(B)


A.通过电灯L₁的电流
B.通过电灯L₂的电流
C.通过电灯L₁和电灯L₂的电流之和
D.电源供给电路的总电流
解题关键 电流表是测量电路中电流大小的仪表，需要与用电器串联。

答案： B

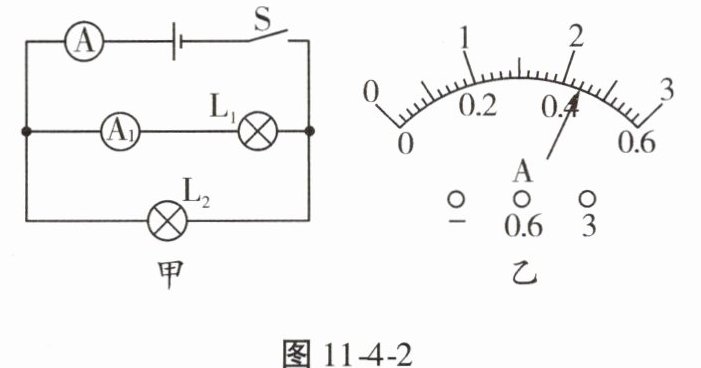

【典例3】如图11-4-2甲所示，开关闭合后，两个电流表指针偏转均如图11-4-2乙所示，则通过L₁和L₂的电流分别为(C)


A.0.44 A，2.2 A
B.0.42 A，2.2 A
C.0.44 A，1.76 A
D.0.42 A，1.78 A
解题关键 分析电路可知两灯并联，电流表A测的是干路电流，电流表A₁测的是L₁所在支路的电流。由于在并联电路中，干路的电流等于各支路电流之和，所以电流表A选用的应该是大量程(0 ~ 3 A)，A₁选用的应该是小量程(0 ~ 0.6 A)。根据相应量程下的分度值和指针位置读数，结合并联电路的电流特点即可求出通过各灯的电流大小。

答案： C

【典例4】在“探究串联电路中电流的特点”实验中：

(1) 连接电路时，开关应处于断开状态。选择电流表的量程时，在不能估计电流大小的情况下应先试触电流表较大的量程。

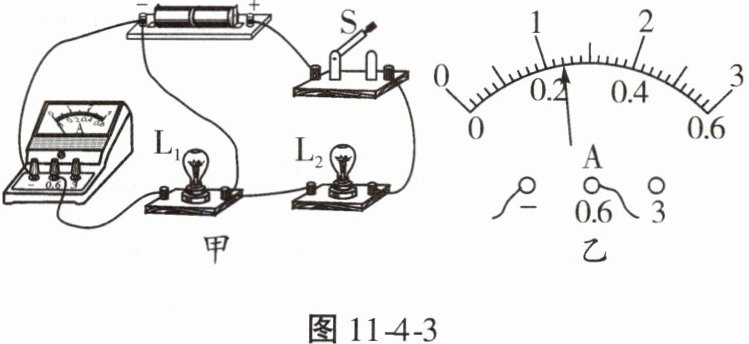

(2) 小明连接了图11-4-3甲所示电路探究串联电路的电流规律。试触开关S，他观察到电流表的指针不偏转(选填“偏转”或“不偏转”)，灯$L_{2}$会发光。
(3) 检查电路后，他在原电路中拆除一根导线就排除了故障。请你在图甲中需要拆除的导线上画“×”。
(4) 排除故障后闭合开关S，电流表的示数如图11-4-3乙所示，为0.24A。
(5) 拆除电流表并将其分别串联在L₁与L₂之间、L₂与开关之间，测量电流并记录。
(6) 换用不同规格的灯泡进行多次实验，测量并分析数据得出结论：在串联电路中，电流处处相等。

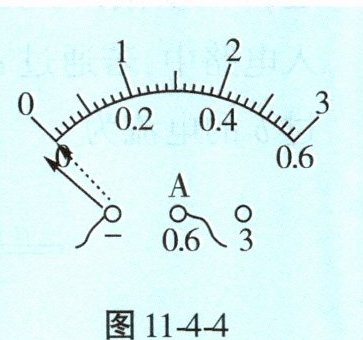

实验拓展：①为了选择合适的量程，需要用电流表进行试触。闭合开关，发现电流表的指针偏转如图11-4-4所示，原因是电流表正、负接线柱接反了。

②本实验进行多次实验的目的是寻找普遍规律。
③如图11-4-5所示，当开关闭合后，小明发现两灯都不亮。为了找到故障原因，他用一根导线来检查。当导线与A、B两点连接时，小灯泡L₁不亮，L₂亮；当导线与B、C两点连接时，两灯都不亮。由此推测故障可能是$L_{1}$ 断路。

答案：
(1)断开 大
(2)不偏转 $L_{2}$
(4)0.24
(6)电流处处相等 实验拓展:①试触 电流表正、负接线柱接反了 ②寻找普遍规律 ③$L_{1}$ 断路
