《2025年绩优学案九年级物理全一册北师大版》

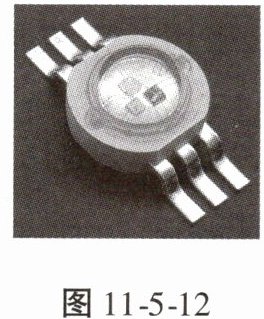

8. 如图 11 - 5 - 12 所示是一个 RGB 灯珠，内含能分别发红、绿、蓝三种色光的发光元件，通电后通过智能控制可发出多种色光及白光。由此可知三个发光元件是并联的；发白光时，三个元件两端的电压(选填“通过的电流”或“两端的电压”)一定相等。

答案： 8.并 两端的电压

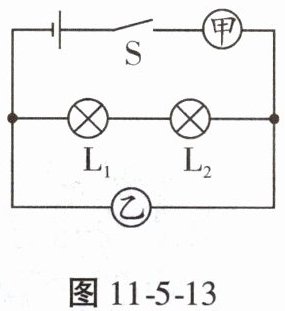

9. 如图 11 - 5 - 13 所示电路，甲、乙两处分别接入电流表或电压表，开关 S 闭合后，两灯均能发光。下列关于甲、乙两个电表的判断正确的是(A)

A.甲是电流表，乙是电压表
B.甲是电压表，乙是电流表
C.甲、乙都是电压表
D.甲、乙都是电流表

答案： 9.A

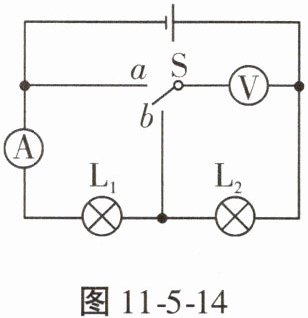

10. 如图 11 - 5 - 14 所示的电路，电源电压保持不变。当开关 S 接到 a 时，电压表示数为 9 V；当开关 S 接到 b 时，电压表示数为 5 V，电流表的示数为 0.4 A，则电源电压是9V，灯 L₁ 两端的电压是4V，通过灯 L₂ 的电流为0.4A。

答案： 10.9 4 0.4

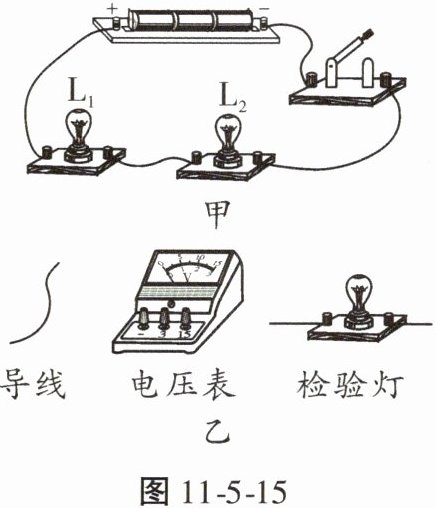

11. 实验课上，小明把两个小灯泡连成了图 11 - 5 - 15 甲所示的电路。闭合开关，两灯均不亮。经检查，电路连接无误，老师告诉他是其中一个小灯泡坏了。于是，小明又找来了一个小灯泡，想出了表格中方法一的检测方法。请你帮助小明，在不拆原电路的基础上，从图 11 - 5 - 15 乙所示的实验器材中任选一种，连入电路，设计出另外两种检测方法，并填入表中。

|方法|器材|检测电路图|现象与结论|
|----|----|----|----|

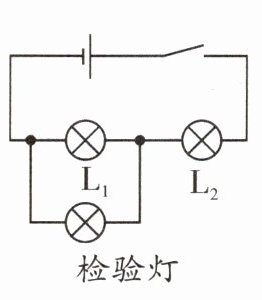

|方法一|检验灯||闭合开关，若检验灯亮，则 L₁ 是坏的；若检验灯不亮，则 L₂ 是坏的|
|方法二| | | |
|方法三| | | |

答案： 11.方法二:导线 如图甲所示 将导线与灯$L_{1}$并联,闭合开关后,若$L_{2}$亮,则$L_{1}$是坏的;若$L_{2}$不亮,则$L_{2}$是坏的
方法三:电压表 如图乙所示 将电压表与灯$L_{1}$并联,闭合开关后,若电压表有示数且为电源电压,则$L_{1}$是坏的;若电压表无示数,则$L_{2}$是坏的
