《2025年绩优学案九年级物理全一册北师大版》

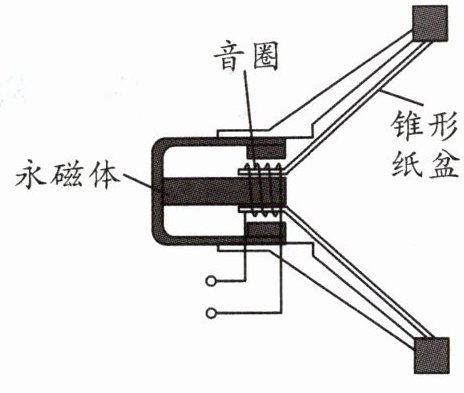

【典例3】如图14-5-3所示是扬声器(喇叭)的结构图。当扬声器的音圈中通入携带声音的信息、时刻变化的电流时，音圈会在永磁体的作用下受到力的作用并带动纸盆振动发声。下列说法正确的是(B)

A.扬声器工作时是将机械能转化为电能
B.扬声器的工作原理是音圈在磁场中受力运动
C.扬声器工作时，音圈中的电流方向不变
D.扬声器工作时，通电线圈的受力方向不变

解题关键 扬声器工作时是将电能转化为机械能；扬声器的工作原理是音圈在磁场中受力运动；扬声器工作时，音圈中的电流方向是不断变化的，导致音圈的受力方向不断变化。

答案： B

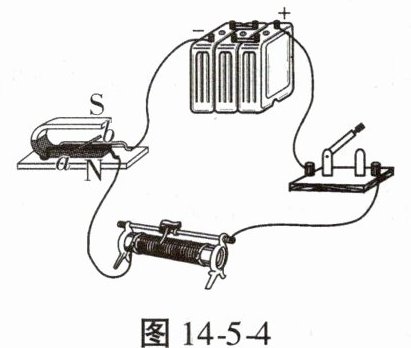

1. 同学们利用图14-5-4所示的装置进行实验。实验中将金属导体棒ab放在磁场中两根平行的金属导轨上，闭合开关，导体棒ab向右运动；将磁体的磁极对调，闭合开关，导体棒ab向左运动。由上述实验现象可以得出的结论是(B)


A.导体棒ab在磁场中的受力大小与电流大小有关
B.导体棒ab在磁场中的受力方向与磁场方向有关
C.导体棒ab在磁场中的受力方向与电流方向有关
D.导体棒ab在磁场中的受力大小与磁场强弱有关

答案： B

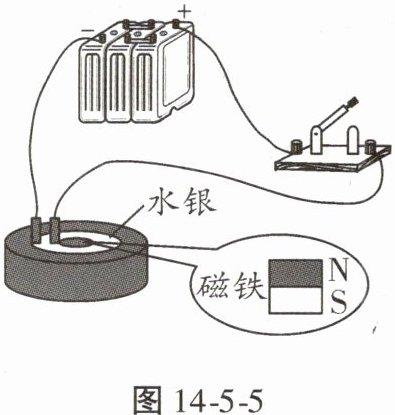

2. 如图14-5-5所示圆环形绝缘凹槽内装满水银，水银的内外侧用导线接入电路，圆心处放置一块圆柱形磁体。闭合开关后，发现水银逆时针流动。小明进行了如下操作：先对调电源的正、负极，再对调磁体的南、北极，则该操作过程中水银的流动情况是(C)

A.一直顺时针流动
B.一直逆时针流动
C.先顺时针流动，再逆时针流动
D.先逆时针流动，再顺时针流动

答案： C
