《2025年绩优学案九年级物理全一册北师大版》

【典例 2】关于电压表的使用，下列说法不正确的是(B)

A.电压表要与被测电路并联
B.电压表不可以直接接到电源两极
C.不能正确估计电压大小时，可用较大量程进行快速试触
D.电流必须从“+”接线柱流进电压表
解题关键 电压表的使用规则：①电压表要并联在电路中；②电压表可以直接接在电源两极；③电流要从电压表正接线柱流入，从其负接线柱流出(否则指针反偏)；④被测电压不能超过电压表的量程(可以采用试触的方法来看是否超过量程，可先试触大量程)。
陕西中考链接[2025·T16(2)]

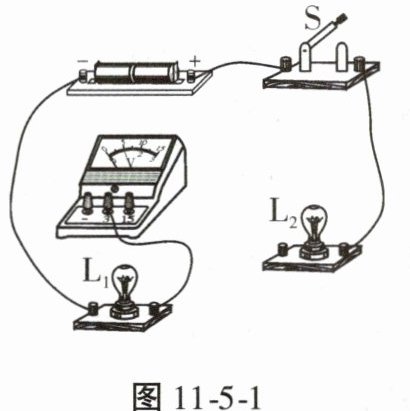

如图 11 - 5 - 1 所示，请用笔画线代替导线按要求完成电路连接。要求：小灯泡 L₁ 与 L₂ 串联，电压表测量小灯泡 L₁ 两端的电压。

答案： 典例2 B

【典例 3】如图 11 - 5 - 2 所示，电源电压为 6 V 保持不变，闭合开关 S 后电压表示数为 2.5 V，则(B)

A. L₁ 两端的电压为 2.5 V
B. L₁ 两端的电压为 3.5 V
C. L₂ 两端的电压为 3.5 V
D. L₂ 两端的电压为 6 V
解题关键 由电路图可知，两灯泡串联，电压表测 L₂ 两端的电压，根据串联电路的电压特点可求出 L₁ 两端的电压。
点拨 解答此类问题首先要明确电路的串、并联关系，必要时对电路进行等效处理，并画出电路图，弄清楚电压表测量哪一部分电路的电压，再根据题中的条件判断出电压表的量程，最后根据串、并联电路的电压规律进行分析计算。
陕西中考链接[2024·T8]

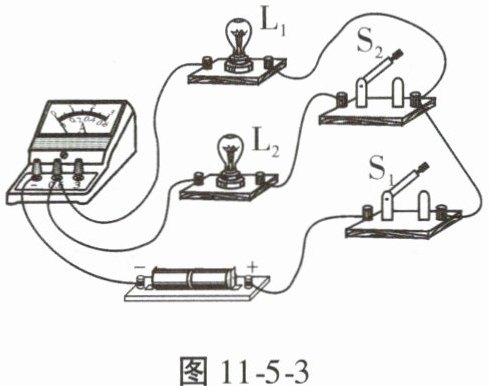

如图 11 - 5 - 3 所示，电源电压不变。闭合开关 S₁ 和 S₂，小灯泡 L₁ 和 L₂ 均正常发光，电流表有示数。下列分析正确的是(B)

A. 小灯泡 L₁ 和 L₂ 串联
B. 若断开开关 S₂，电流表示数会变小
C. 若小灯泡 L₁ 比 L₂ 亮，原因是小灯泡 L₁ 两端的电压比 L₂ 两端的电压大
D. 若只闭合开关 S₂，电路中只有小灯泡 L₂ 发光

答案： 典例3 B
