《2025年学霸题中题八年级物理下册苏科版》

11.（2024·南通启东市期末）图中被竖直轻绳悬挂的小球处于静止状态，轨道光滑。请画出小球的受力示意图。
　　　　　　　

答案：
如图所示

解析：小球受到竖直向下的重力与竖直向上的拉力作用处于平衡状态，重力和拉力等大，过球心分别作竖直向下、竖直向上的带箭头的线段，分别表示重力与拉力，两线段等长。

12.（2024·常州溧阳市期末）如图所示，用细线悬挂一小球，小球在水平风力F的作用下处于静止状态，此时细线与竖直方向有一夹角，图中已经画出小球受到的重力G，请将小球的受力示意图补画完整。
　　　　　　　

答案：
如图所示

解析：小球在水平风力F的作用下处于静止状态，即平衡状态，小球受细线的拉力、水平向右的风力和重力的作用。

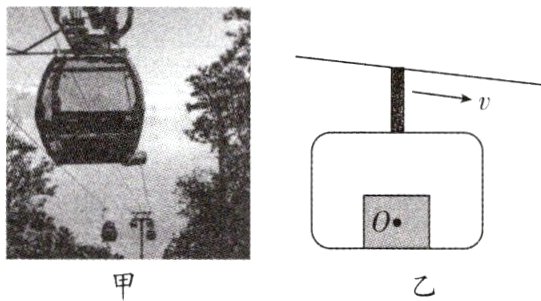

13.（2024·临沂中考）图甲是天蒙山索道的吊厢随钢索向下方做匀速直线运动的情景，图乙是吊厢及吊厢内物体的简图。请画出物体所受力的示意图(力的作用点画在物体的重心O上)。
　　　　

答案：
如图所示

解析：对物体受力分析可知，物体受到竖直向下的重力G和竖直向上的吊厢对物体的支持力F支，且物体做匀速直线运动，处于受力平衡状态，若吊厢对物体有水平方向的摩擦力，则此时物体A在水平方向将受力不平衡，故可知物体受到竖直向下的重力G和竖直向上的吊厢对物体A的支持力F支，两个力大小相等，方向相反。

14.（2024·南京玄武区一模）图中，在水平桌面上匀速向左拉动木块，请画出手所受拉力F和木块所受摩擦力f的示意图。
　　　　　

答案：
如图所示

解析：在水平桌面上匀速向左拉动木块，则木块受到的拉力方向水平向左，木块受到桌面的摩擦力f方向水平向右，作用点在物体的重心位置，手受到绳子水平向右的拉力，作用点在手上。

15.（2024·扬州江都区联考）如图所示，小球被固定在金属支架上，随小车一起向左做匀速直线运动，画出小球A所受作用力的示意图。
　　　　　　

答案：
如图所示

解析：小球向左做匀速直线运动，受力平衡，受到竖直向下的重力的作用和竖直向上的支持力的作用。

16.（2024·泰州高港区二模）图甲所示是2024年5月3日搭载嫦娥六号探测器的长征五号遥八运载火箭在大气层外加速升空的场景；图乙是其示意图，O点表示重心，请在图乙中作出火箭此时的受力示意图。
　　　　　　

答案：
如图所示

解析：因在大气层外，故火箭不受阻力，但仍受地球的吸引，即受重力作用，此时火箭处于加速状态，则动力大于重力。分别过重心作竖直向下的带箭头的线段，并标注G；作竖直向上的带箭头的线段，并标注F。

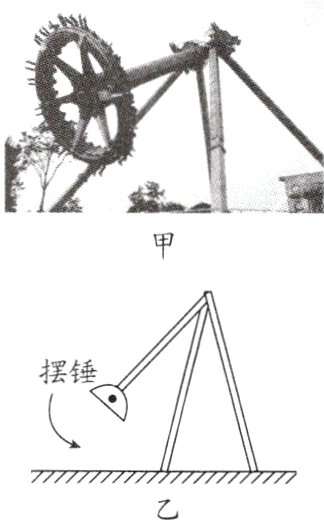

17. 图甲是某游乐园里的大摆锤，其简化模型如图乙所示。请在图乙中画出摆锤(质量分布均匀)向下摆动过程中的受力示意图.(忽略空气阻力)
　　　　　　

答案：
如图所示

解析：摆锤向下摆动过程中，受到竖直向下的重力和沿杆向上的拉力，力的作用点都画在摆锤的重心。

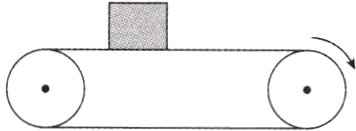

18.（2024·南京建邺区期末）如图所示，一粗糙水平传送带始终顺时针匀速转动，现将物体轻放(无初速度)在传送带上，请作出物体刚放上传送带时所受的力的示意图。
　　　　

答案：
如图所示

解析：将一个物体放在传送带上的瞬间，竖直方向上物体受到重力和传送带对它的支持力，这两个力是一对平衡力；不计空气阻力，由于放上物体的一瞬间，物体无初速度，相对于传送带向左滑动，所以物体受到水平向右的摩擦力。

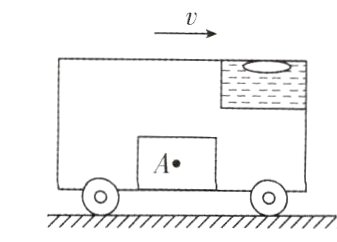

19. 在水平向右行驶的小车车厢顶端安置一个水平仪，小车水平地板上放置一物块A，从某时刻起，发现水平仪中的气泡向右摆动，如图所示，请画出此时物块A受力的示意图。
　　　　

答案：
如图所示

解析：分析可知，物块A在竖直方向上受到重力和支持力的作用，这两个力是一对平衡力；水平仪中的气泡向右摆动说明其中的液体由于惯性向左运动，即小车在加速运动，因而A由于惯性也有相对小车水平地板向左运动的趋势，而摩擦力方向与相对运动趋势方向相反，故物块A在水平方向上受到的摩擦力方向水平向右。
