《2025年学霸题中题八年级物理下册苏科版》

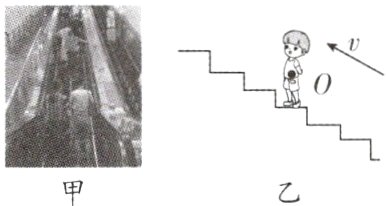

15. 图甲是地铁站里的自动扶梯.请在图乙中画出人随着扶梯一起做匀速直线运动时的受力示意图.（O点是人的重心）
　　　　　　

答案：
如图所示

解析：人随着扶梯一起做匀速直线运动时，受重力与支持力作用，两力是平衡力，过O点作竖直向下、竖直向上的带箭头的线段分别表示重力、支持力，两力的线段等长.

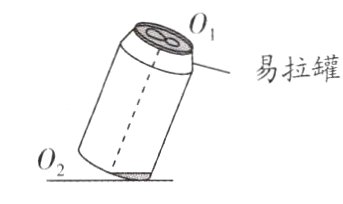

16. （2024·南通通州区期末）如图，易拉罐注入少量水后，斜立在水平桌面上，重心在图中的虚线O₁O₂上.请画出易拉罐的受力示意图.
　　　　　

答案：
如图所示

解析：易拉罐斜立在水平桌面上，处于静止状态，易拉罐受到的重力和支持力是一对平衡力，过接触点垂直于桌面的直线为支持力的作用线，易拉罐的重心在支持力的作用线上，也在图中虚线上，则该作用线与图中虚线的交点为易拉罐的重心，从重心沿竖直向下、竖直向上的方向分别画一条带箭头的线段，并用符号G、F表示，由于两个力大小相等，两条线段的长度相等.

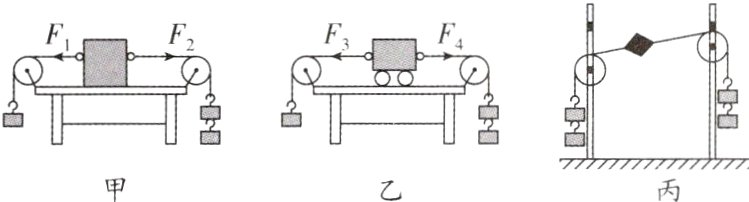

17. 核心素养 科学探究 （2024·南京联合体期末）小明用如图所示的实验装置“探究二力平衡的条件”.
（1）如图甲所示，左边用细线挂一个钩码，右边用细线挂两个钩码时，木块仍然保持静止，这时木块在水平方向受到的力________（填“平衡”或“不平衡”）.
（2）小明重新设计了如图乙所示的改进装置，目的是减小________对小车平衡的影响.
（3）实验时，将小车扭转一个角度，松手后小车转回原来位置，说明相互平衡的两个力作用在____________.
（4）继续对这一问题进行探究，如图丙所示，将系于轻质卡片两端的细线分别跨过高度不同的滑轮，细线两端分别挂上钩码，该装置________（填“能”或“不能”）探究二力平衡的条件.
　　

答案：
(1)平衡
(2)摩擦力
(3)同一直线上
(4)能

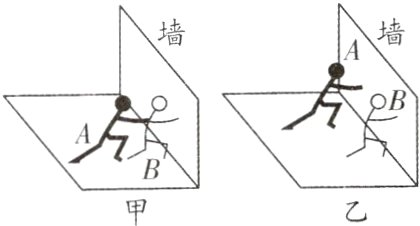

18. 核心素养 科学思维 如图所示，A、B两同学用甲、乙两种方式推墙.甲中A向前推B、B向前推墙；乙中A、B同时向前推墙.每人用力的大小都为F，方向水平向右.已知地面粗糙，则以下说法中正确的是 （ ）
A. 甲方式中墙受到的力为2F
B. 甲方式中A同学受到地面的摩擦力大小为F
C. 甲方式中B同学受到地面的摩擦力大小为F
D. 乙方式中两位同学受到地面的摩擦力大小都为2F
　　　　　　　　　

答案： B 解析：ABC. 甲方式中，先对A同学水平方向受力分析，受B对A的向左的弹力和地面对A的向右的静摩擦力，处于平衡状态，力的作用是相互的，因为A对B施加的弹力为F，所以B对A的向左的弹力大小是F，则A同学受到地面的摩擦力为F；再对B同学水平方向受力分析，受A对B向右的弹力和墙壁对B向左的弹力，A对B向右的弹力是F，B对墙壁的弹力是F，力的作用是相互的，故墙壁对B向左的弹力也是F，A对B向右的弹力和墙壁对B向左的弹力大小相等，方向相反，这两个力是一对平衡力，地面对B不再有摩擦力，所以A对B向右的弹力和墙壁对B向左的弹力大小均为F，则甲方式中墙受到的力为F，B同学不受摩擦力，故AC错误，B正确；D. 乙方式中，A、B两同学均受墙壁水平向左的弹力和地面向右的静摩擦力作用处于平衡状态，由二力平衡条件可知，地面对两同学的摩擦力都为F，此时墙受到的推力为2F，故D错误. 故选B.

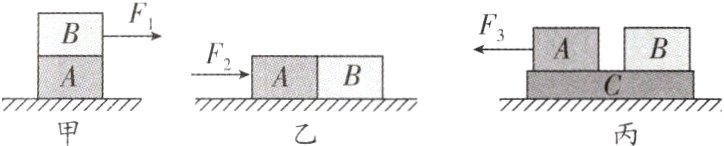

19. 核心素养 科学探究 （2024·南京玄武外校期中）回答下列问题：
（1）如图甲所示，完全相同的A、B两物体叠放在水平桌面上，用F₁ = 20 N的水平拉力作用在B物体上，A、B一起向右做匀速直线运动，此时桌面对A的摩擦力为______N.
（2）若将A、B按图乙所示紧靠放于该桌面，用水平力F₂推A，也能使A、B一起向右做匀速直线运动，则此时B受到的摩擦力为______N.
（3）如图丙，物体A、B放置在物体C上，水平向左的力F₃作用于A，使A、B、C一起匀速运动，则各接触面间的摩擦力的情况是________，其中属于滑动摩擦力的有________.（两空均填序号）
①A对C有向左的摩擦力
②C和B之间没有摩擦力
③C对B有向左的摩擦力
④地面对C有向右的摩擦力
　　

答案：
(1)20
(2)10
(3)①②④ ④
解析：
(1)将图甲中A、B看成一个整体，则这个整体在水平方向上受到拉力$F_{1}$和桌面对这个整体的摩擦力作用，做匀速直线运动，所以拉力与摩擦力是一对平衡力，大小相等，而桌面对这个整体的摩擦力就是桌面对A的摩擦力，所以桌面对A的摩擦力f = 20 N.
(2)图乙中，A、B紧靠放于该桌面，匀速运动，B对桌面的压力是图甲中A对桌面压力的一半，接触面的粗糙程度不变，所以B受到的滑动摩擦力变为甲图中A受到摩擦力的一半，为10 N.
(3)①A、B、C一起匀速运动，A处于平衡状态，受到向左的拉力和C对A向右的摩擦力，则A对C的摩擦力向左，故①正确；
②③A、B、C一起匀速运动，B处于平衡状态，B、C之间没有相对运动趋势，则C对B没有摩擦力，故②正确，③错误；
④A、B、C一起匀速运动，C处于平衡状态，C受到A对C向左的摩擦力，B对C没有摩擦力，则一定受到地面对C向右的摩擦力，故④正确.
故各接触面间的摩擦力的情况是①②④.
A和C之间没有相对滑动，它们之间的摩擦力为静摩擦力，地面与C有相对滑动，它们之间的摩擦力为滑动摩擦力，故属于滑动摩擦力的是④.
