《2025年自主学习指导课程与测试九年级物理全一册沪科版》

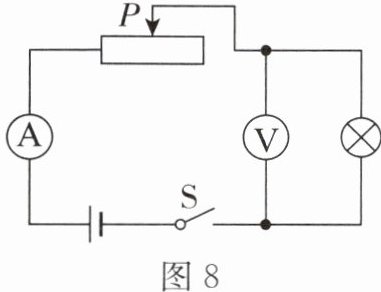

16. 如图8所示电路,电源电压为12V,闭合开关S,移动滑动变阻器的滑片P,小灯泡始终不亮,电流表示数为零,电压表示数为12V,则电路发生的故障可能是(D)


A.开关接触不良
B.电流表开路
C.滑动变阻器开路
D.灯泡开路

答案： D

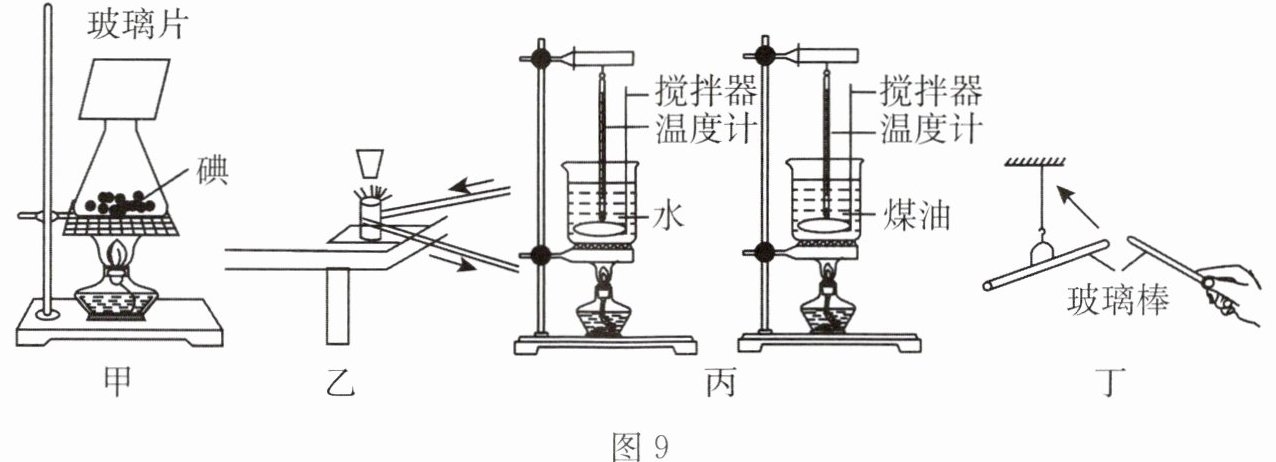

17. 如图9所示的四个实验情景,下列说法错误的是(A)


A.图甲:停止加热后,碘蒸气慢慢消失,凝固成碘颗粒附在烧瓶的内壁
B.图乙:拉动绳子使铜管的温度升高,是通过做功改变了物体的内能
C.图丙:探究物质吸热性质实验中,通过加热时间反映吸收热量多少
D.图丁:两个与丝绸摩擦过的玻璃棒相互排斥,是因为带了同种电荷

答案： A

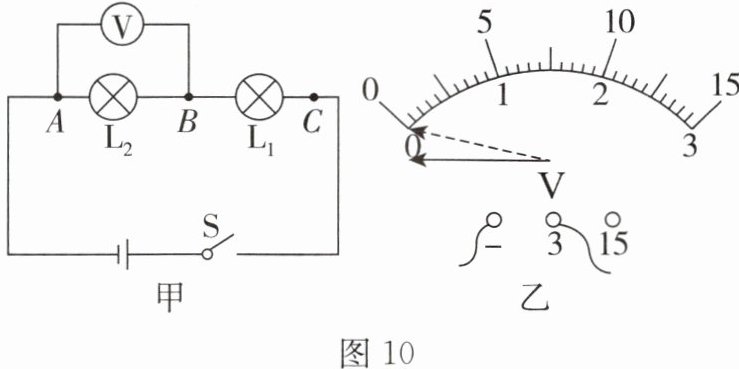

18. 如图10甲所示是某同学探究“串联电路电流和电压特点”的实验,电路电压恒定,下列有关说法正确的是(A)


A.实验时应多准备几个不同规格的灯泡,以便多次测量得出普遍规律
B.图乙是实验前电压表指针的情况,可以不对电压表进行处理,直接使用其测量电压
C.用电压表测出A、B间电压后,保持B点接线不动,将连线由A改接到C,即可测出B、C间的电压
D.在探究电流特点时,不知电路电流大小时可以使用电流表的小量程进行试触

答案： A
