《2025年自主学习指导课程与测试九年级物理全一册沪科版》

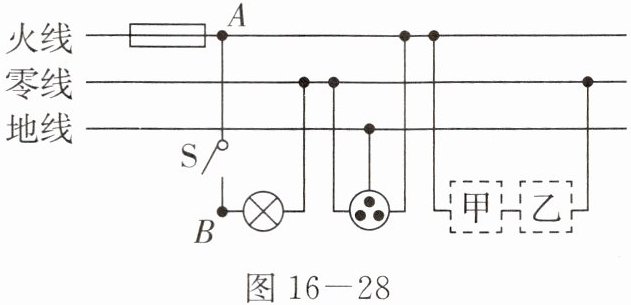

1. 如图 16 - 28 是某家庭电路的一部分，下列说法正确的是(B)


A.断开开关 $ S $ 时，站在地上的人接触 $ A $ 点或 $ B $ 点都不会触电
B.洗衣机接入三孔插座能使洗衣机金属外壳接地
C.洗衣机接入三孔插座后电灯与洗衣机是串联
D.若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关

答案： B

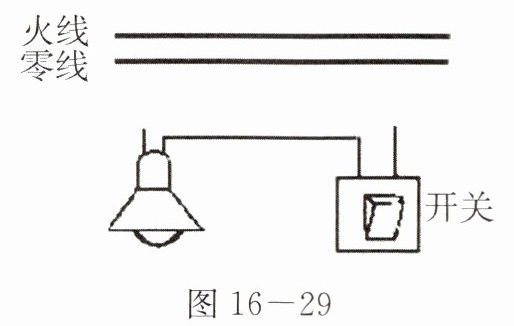

2. 请将图 16 - 29 所示的电路中灯泡与开关相连，然后一起接入电路。

答案：

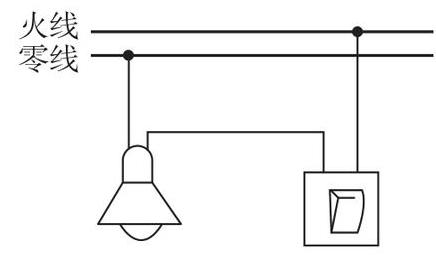

答案如图所示

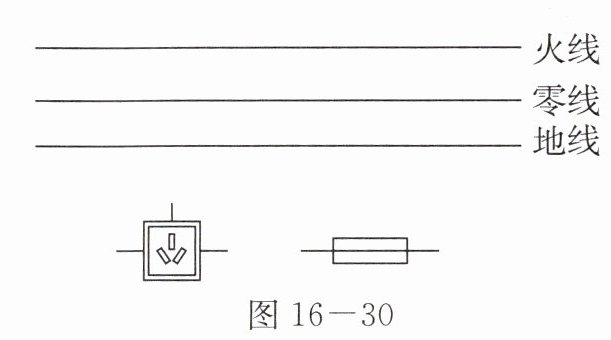

3. 如图 16 - 30 小丽家中有一个带保险丝的三孔插座，请用笔画线代替导线将三孔插座接入电路中。

答案：

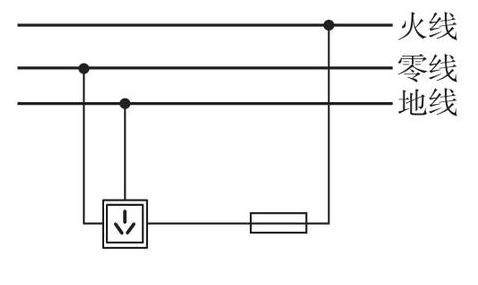

答案如图所示

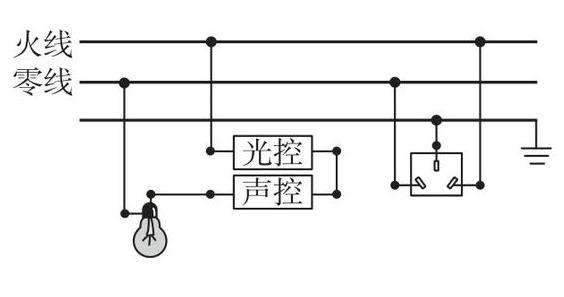

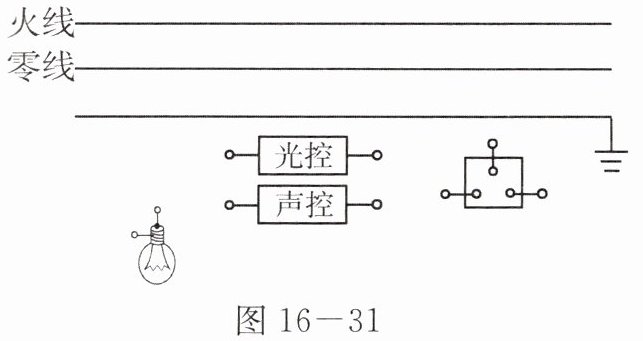

4. 请将图 16 - 31 中的光控开关、声控开关、灯泡用笔画线代替导线连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。

答案：
答案如图所示
