《2025年自主学习指导课程与测试九年级物理全一册沪科版》

5. 如图 19-25 为一种无链条电动自行车，它结合了人体动力和电池动力，人体动力是：骑行者踩脚踏板产生的机械能通过某装置可转化为电能。下列图例中与该过程原理相同的是(A)

答案： A

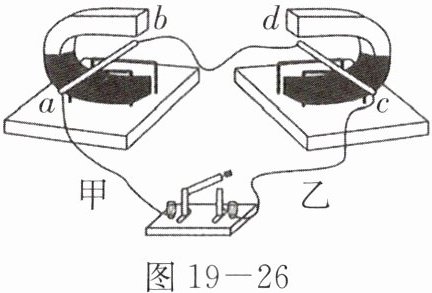

6. 如图 19-26 所示，闭合开关，先将导体 ab 水平向右移动，导体 cd 也随之运动起来。下列说法正确的是(A)


A.实验装置中的甲装置运用的原理是电磁感应现象
B.实验装置中的甲装置把电能转化为机械能
C.实验装置中的乙装置产生现象在生活中的应用是发电机
D.若将导体 ab 水平向左运动，导体 cd 的运动方向不变

答案： A

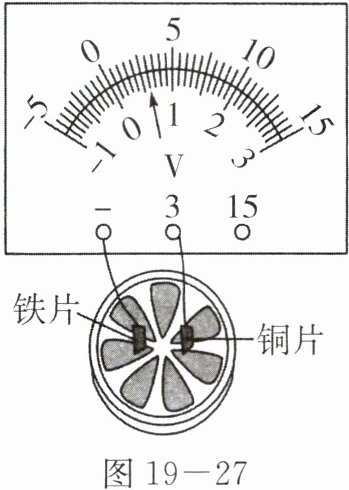

7. 取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图 19-27 所示，下列说法正确的是(B)

A.铁片是水果电池的正极
B.两个相同的水果电池串联后可提供更高的电压
C.该水果电池的电压是 3V
D.水果电池将内能转化为电能

答案： B

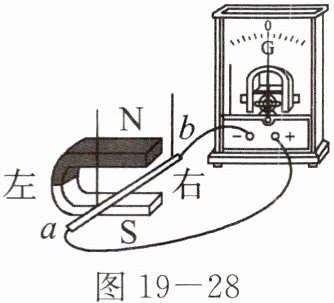

8. 如图 19-28 所示，U 形磁铁的两磁极之间有一段导体 ab，它是闭合电路的一部分，若①磁铁不动，导体向上运动；②磁铁不动，导体向下运动；③磁铁和导体都以 5m/s 的速度向右运动；④导体不动，磁铁向左运动，则其中能产生感应电流的情况是(D)


A.①②③④
B.只有①②
C.只有①②③
D.只有④

答案： D
