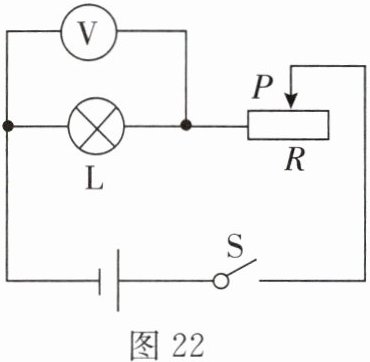

32. 如图 22 所示电路,电源电压恒为 9 V,小灯泡正常发光时两端电压为 6 V,电阻为 12 Ω。滑动变阻器 R 的最大阻值为 24 Ω。不考虑温度对灯泡电阻的影响,闭合开关 S。
(1) 求小灯泡正常发光时的电流;
(2) 小灯泡正常发光时,求滑动变阻器 R 接入电路的阻值;
(3) 若将滑动变阻器的滑片移动到阻值最大,此时电压表示数为多少?

答案： 32.解:
(1)I=U_L/R_L=6 V/12 Ω=0.5 A
(2)U_R=U-U_L=9 V-6 V=3 V
由I=U/R得
R=U_R/I=3 V/0.5 A=6 Ω
(3)R总=R_L+R'=12 Ω+24 Ω=36 Ω
I'=U/R总=9 V/36 Ω=0.25 A
U'=I'R_L=0.25 A×12 Ω=3 V
