《2025年自主学习指导课程与测试九年级物理全一册沪科版》

7. 下列数据中最符合实际情况的是(A)

A.一节干电池的电压是 1.5 V
B.家用电冰箱的电流约 5 A
C.我国提供给家庭电路的电压是 200 V
D.人的正常体温是 39 ℃

答案： A

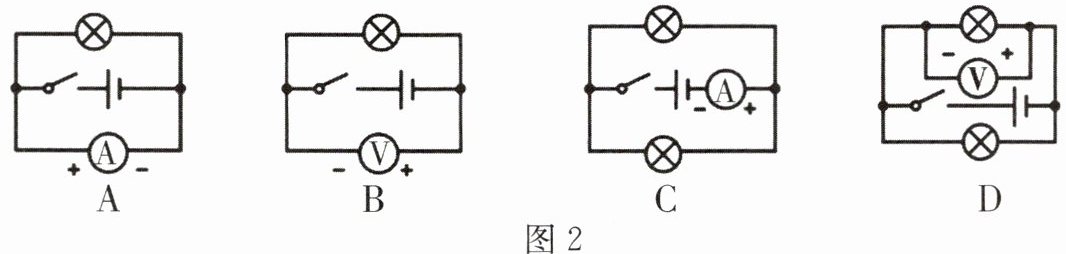

8. 如图 2 所示的电路图中,电表的使用正确的是(C)

答案： C

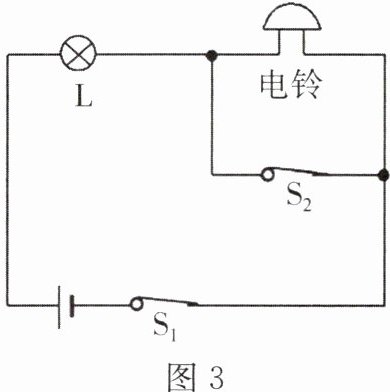

9. 小明实验时连接了如图 3 所示的电路,闭合开关 S₁和 S₂后,下列分析正确的是(B)

A.小灯泡亮,电铃响
B.小灯泡亮,电铃不响
C.小灯泡不亮,电铃响
D.小灯泡不亮,电铃不响

答案： B

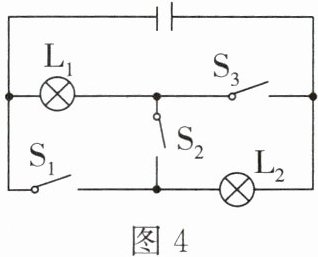

10. 如图 4 所示的电路中,下列说法不正确的是(C)

A.只闭合开关 S₁,灯 L₂发光
B.只闭合开关 S₂,两个灯泡串联
C.开关 S₁、S₂、S₃可以都闭合
D.闭合开关 S₁、S₃两个灯泡并联

答案： C

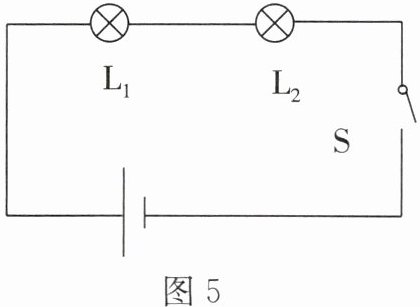

11. 如图 5 所示的电路中,当开关 S 闭合时,灯 L₁、L₂均不亮。小田用一根导线去查找电路的故障,她将导线先并联在 L₁两端时,发现 L₂亮,灯 L₁不亮,然后并联在灯 L₂两端时发现两灯均不亮。由此她判断(A)

A.灯 L₁开路
B.灯 L₁短路
C.灯 L₂开路
D.灯 L₂短路

答案： A
