《2025年自主学习指导课程与测试九年级物理全一册沪科版》

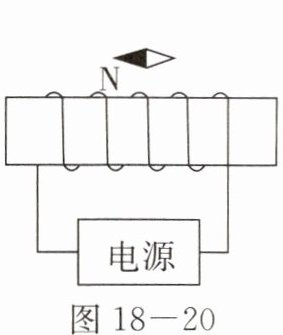

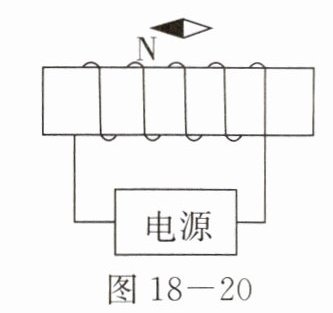

1. 根据图 18 - 20 中所示的小磁针静止时指向，在相应位置标出通电螺线管 N 极和电源的正、负极。

答案： 1. 螺线管右端为N极,电源左端为正极

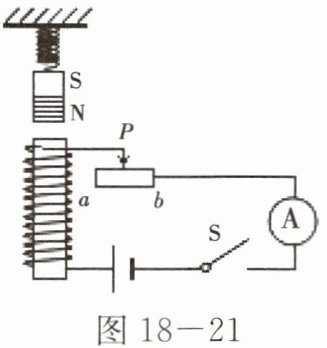

2. 如图 18 - 21 所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片 P 从 a 端向 b 端滑动过程中，会出现的现象是(D)




A.电流表示数变小，弹簧长度变短
B.电流表示数变小，弹簧长度变长
C.电流表示数变大，弹簧长度变长
D.电流表示数变大，弹簧长度变短

答案： 2.D

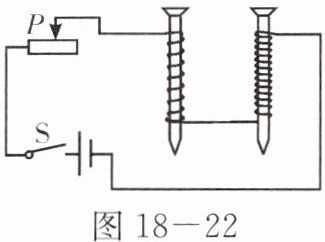

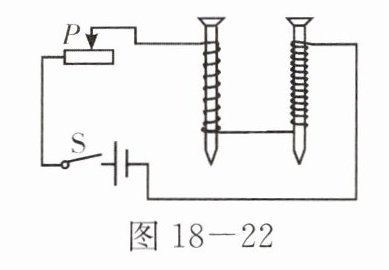

3. 连接如图 18 - 22 所示电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片的位置，无法探究(B)


A.电流有无对电磁铁磁场有无的影响
B.电流方向对电磁铁磁场方向的影响
C.电流大小对电磁铁磁场强弱的影响
D.线圈匝数对电磁铁磁场强弱的影响

答案： 3.B

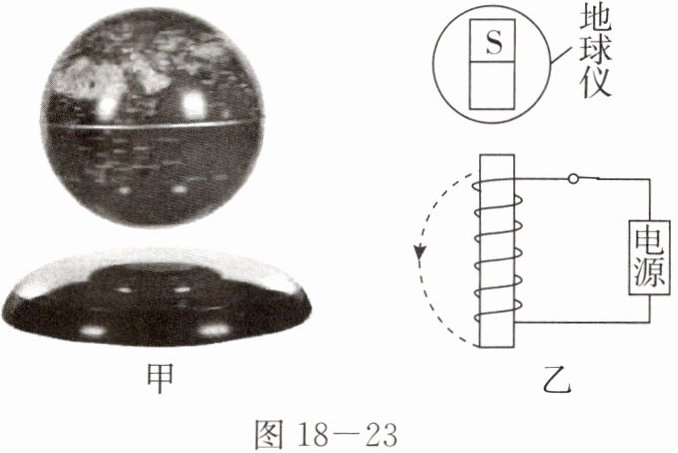

4. 小明去参观科技馆的时候，发现了一个神奇的磁悬浮地球仪(如图 18 - 23 甲)，其内部结构如图乙所示。关于该地球仪，下列说法正确的是(B)

①闭合开关后，电磁铁上方是 S 极
②该地球仪用到了同名磁极相互排斥的原理
③电源的上端是负极
④地球仪悬浮时不受任何力作用

A.只有①②正确
B.只有②③正确
C.只有①④正确
D.①②③④都正确

答案： 4.B
