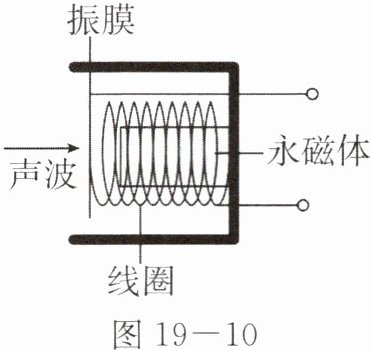

5. 如图 19 - 10 是动圈式话筒的部分结构。声波使振膜左右振动, 连接在振膜上的线圈也随之一起振动, 切割永磁体的磁感线产生电流, 此过程中(A)

[img]

A.利用了电磁感应原理
B.利用了通电导体在磁场中受力运动的原理
C.利用了电流的磁效应
D.产生电流的方向不改变

答案： A

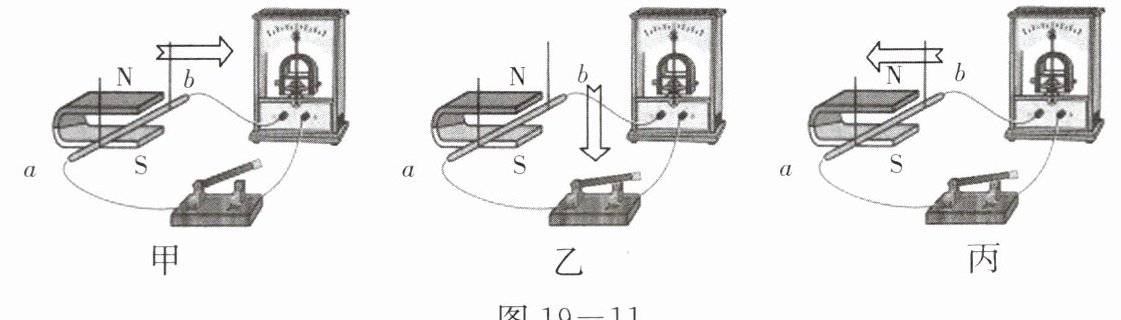

6. 探究导体在磁场中运动时产生感应电流的条件。如图 19 - 11 所示, 实验时, 控制磁场方向相同, 改变导体 ab 的运动方向。
[img]
(1) 导体水平向右运动, 如图 19 - 11 甲所示, 电流计指针不发生偏转, 这是因为开关没有闭合。

(2) 导体竖直向下运动, 如图 19 - 11 乙所示, 电流计指针不发生偏转, 这是因为导体没有做切割磁感线运动。
(3) 导体水平向左运动, 如图 19 - 11 丙所示, 电流计指针偏转, 有电流产生。
(4) 综合上面实验现象, 可以得出感应电流产生的条件:闭合电路的一部分导体在磁场中做切割磁感线运动,导体中有感应电流。

答案：
(1)不发生偏转 开关没有闭合
(2)不发生偏转 导体没有做切割磁感线运动
(3)偏转 有
(4)闭合电路的一部分导体在磁场中做切割磁感线运动,导体中有感应电流
