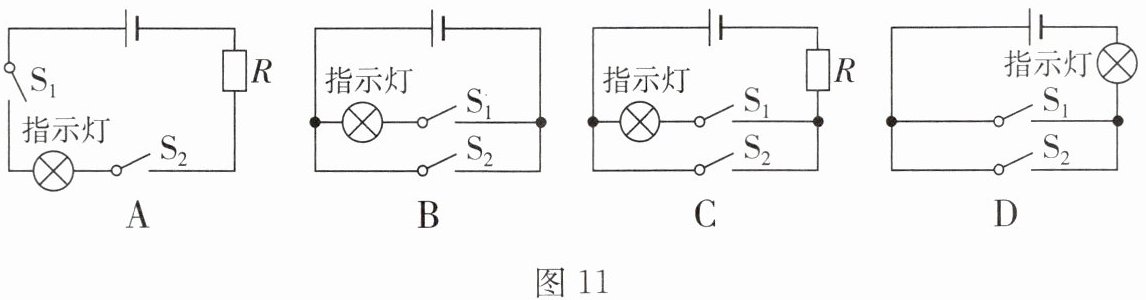

16. 为保证司乘人员的安全,轿车上设有安全带未系提示系统,当乘客坐在座椅上时,座椅下的开关 S₁闭合:若未系安全带,则开关 S₂断开,仪表盘上的指示灯亮起;若系上安全带,则开关 S₂闭合,指示灯熄灭。下列设计比较合理的电路图(C)

答案： C

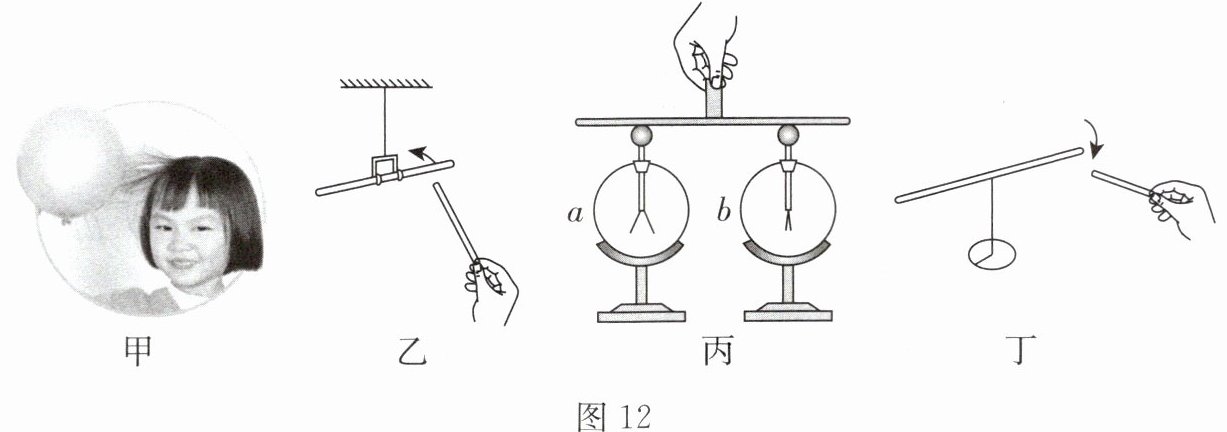

17. (多选)如图 12 为电学中的几个实验,下列说法不正确的是(AD)

A.图甲,将气球在头发上摩擦后小女孩的头发会飘起来,是因为头发带电,说明摩擦过程中创造了电荷
B.图乙,用毛皮摩擦的橡胶棒靠近另一根橡胶棒,它们相互排斥说明另一根橡胶棒一定带电,且带负电荷
C.图丙,a 带正电,b 不带电,用带绝缘柄的金属棒接触两验电器金属球时,金属棒中的自由电子是从 b 到 a 定向移动
D.图丁,用丝绸摩擦过的玻璃捧靠近吸管一端,发现吸管向玻璃棒靠近,说明吸管一定带负电

答案： AD

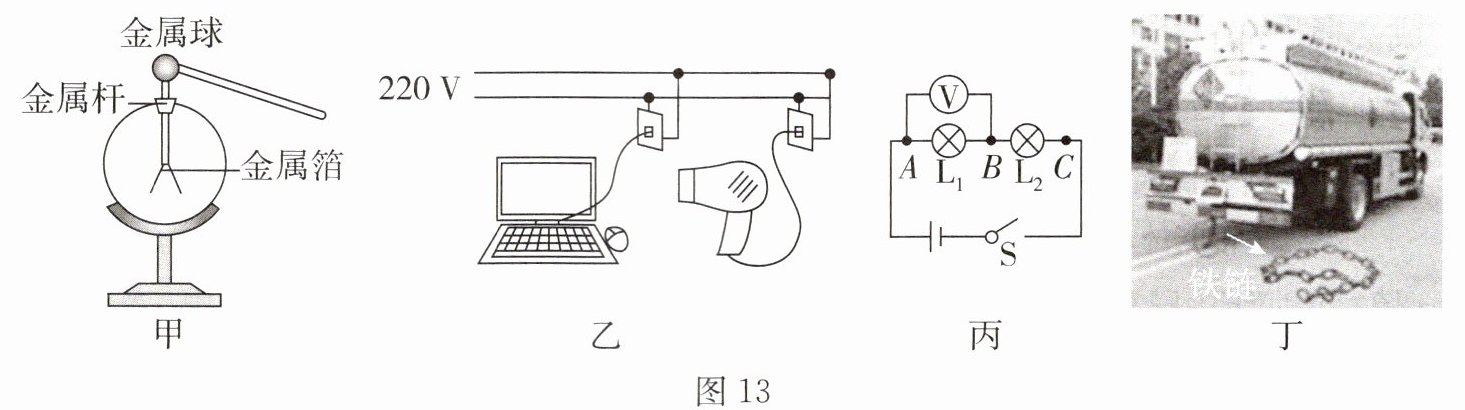

18. 如图 13 所示电学现象,相关说法错误的是(B)

A.图甲:用毛皮摩擦过的橡胶棒接触验电器时,电流方向为从金属箔到金属球
B.图乙:家庭电路中可以接入多种电器设备,电吹风和电脑的连接方式是串联
C.图丙:在探究串联电路电压规律时,为得到普遍规律需使用不同规格的灯泡
D.图丁:油罐车后往往要挂一根铁链与地面相连,是为了防止静电带来的危害

答案： B
