《2025年自主学习指导课程与测试九年级物理全一册沪科版》

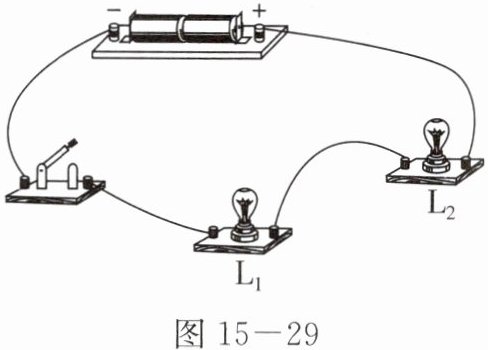

1. 如图15-29所示，闭合开关S后，发现灯L₁比L₂亮，则通过两灯的电流I₁与I₂的大小关系是(A)

A.$ I_1 = I_2 $
B.$ I_1 ＞ I_2 $
C.$ I_1 ＜ I_2 $
D.无法确定

答案： A

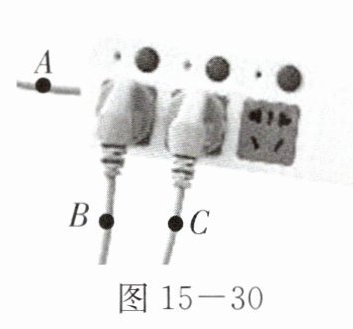

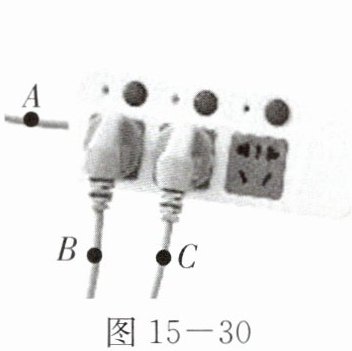

2. 如图15-30所示，为家用插线板示意图，图中A线接入家庭电路中，B线接台灯，C线接取暖器，两个用电器均正常工作时，A、B和C三处的电流分别为$ I_A $、$ I_B $和$ I_C $，则它们的大小关系正确的是(D)


A.$ I_A = I_B $
B.$ I_B = I_C $
C.$ I_B = I_A + I_C $
D.$ I_A = I_B + I_C $

答案： D

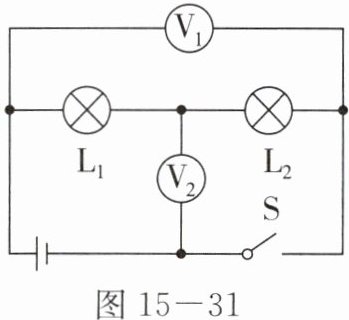

3. 如图15-31所示的电路中，闭合开关，电压表V₁的示数为6V，电压表V₂的示数为2V。那么下列说法正确的是(C)

A.电源电压为2V
B.L₂两端电压为4V
C.将电压表V₂换成电流表，则L₁亮，L₂不亮
D.将电压表V₁换成电流表，则L₁与L₂并联

答案： C

4. 仅将两只灯泡连接在同一电路中，可以确认两灯一定是串联的现象是(D)

A.两灯亮度相同
B.通过两灯的电流相等
C.闭合开关两灯同时发光
D.两灯两端的电压不相等

答案： D

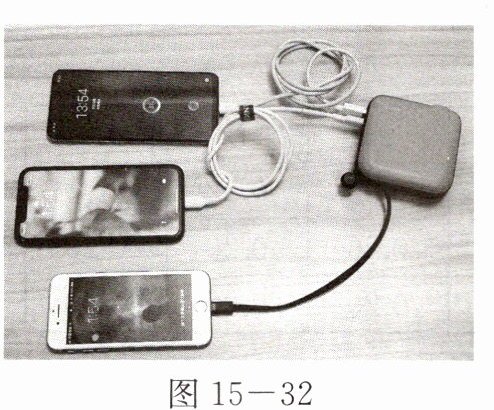

5. 用充电宝同时给三部手机充电的情景如图15-32所示，则这三部手机是并联(选填“串联”或“并联”)的。若拔掉其中一部手机则电路中的总电流将变小(选填“变大”“变小”或“不变”)。

答案： 并联 变小
