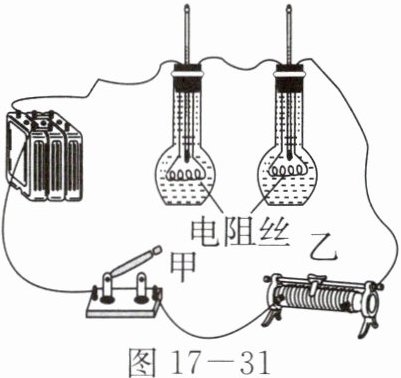

20. 小明同学用如图 $17 - 31$ 所示装置探究两种液体的吸热能力，两烧瓶中的电阻丝相同。

(1)实验中，必须取质量(填“质量”或“体积”)相等的甲、乙两种液体。
(2)实验中，用A(填序号)间接反映液体吸收热量的多少；通过比较B(填序号)来判断吸收相同热量时温度变化的快慢。
A. 通电时间
B. 温度计示数的变化

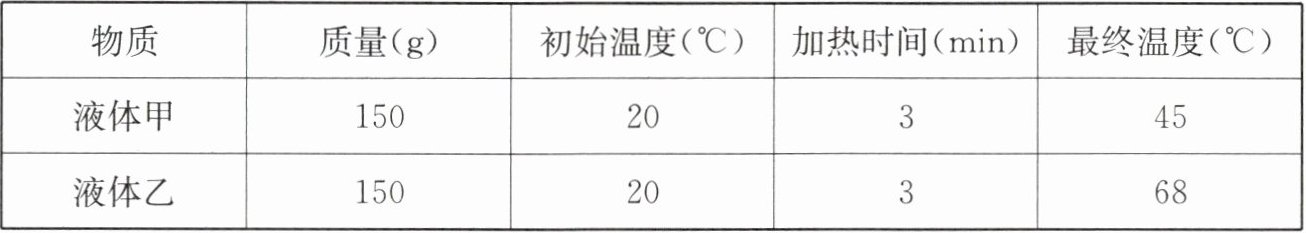

(3)上表是小明同学的实验数据，分析可知，甲(填“甲”或“乙”)液体的吸热能力较强。
(4)若在甲、乙两瓶中，液体是质量相同的同种液体，电阻丝的阻值不同，则该装置可用来探究电流产生的热量与电阻的关系。

答案： 20.
(1)质量
(2)A B
(3)甲
(4)电阻

21. 如图 $17 - 32$ 所示电路中，电源电压保持不变，灯 $L$ 标有“$6\ V\ 0.5\ A$”字样，定值电阻 $R$ 的阻值为 $6\ \Omega$。闭合开关 $S$ 时，灯 $L$ 恰好正常发光。求：
（1）小灯泡正常发光时灯丝的阻值；
（2）此时电路消耗的总功率。

答案： 21.解:
(1)闭合开关,R与L串联,灯L正常发光，由I=U/R得R_L=U_L/I=6 V/0.5 A=12 Ω。
(2)U_R=IR=0.5 A×6 Ω=3 V,电源电压U=U_L+U_R=6 V+3 V=9 V，电路消耗的总功率P=UI=9 V×0.5 A=4.5 W。
