《2025年自主学习指导课程与测试九年级物理全一册沪科版》

12. “珍爱生命，安全用电”是同学们日常生活必须具备的安全意识。生活中，电冰箱的三线插头必须要插入三孔插座中，这样可以让它的金属外壳接地；用电器的总功率过大是家庭电路中电流过大的原因之一，另一个原因是短路。

答案： 接地 短路

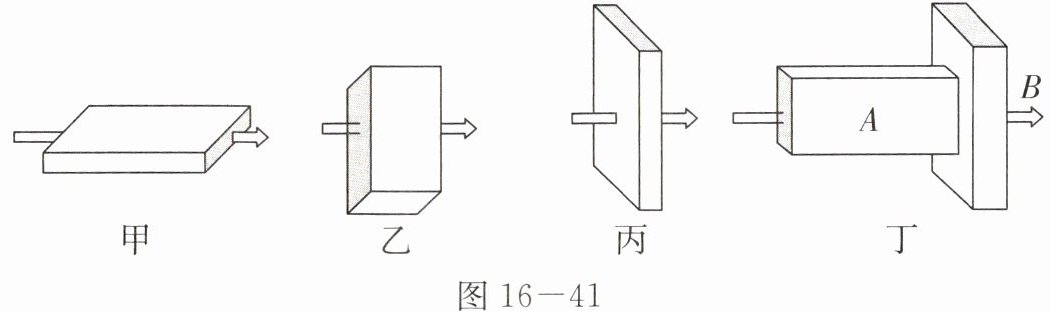

13. 如图16-41所示，有一个长方体金属电阻，材料分布均匀，长宽高均不相等。大小相等的电流分别沿图中的甲、乙、丙三种方式流过该金属电阻时，电阻值最大的是甲图；若按照图丁的方式把两个金属块接在电源两端，则通过两金属块的电流I_A=(填“＞”“=”或“＜”)I_B。

答案： 甲 =

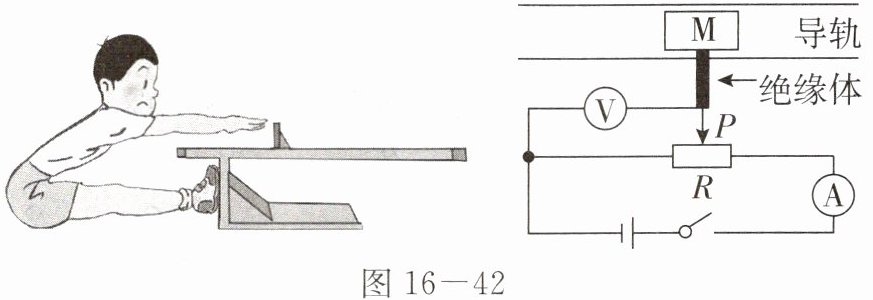

14. 如图16-42是中学生体测时坐位体前屈测试仪的示意图。测试过程中，向前推动测试仪的滑块，相当于移动滑动变阻器的滑片。当滑片P向右移动时，电流表的示数不变(选填“变大”“变小”或“不变”)，此图中应把电压表作为测试仪的表盘(选填“电压”或“电流”)。

答案： 不变 电压

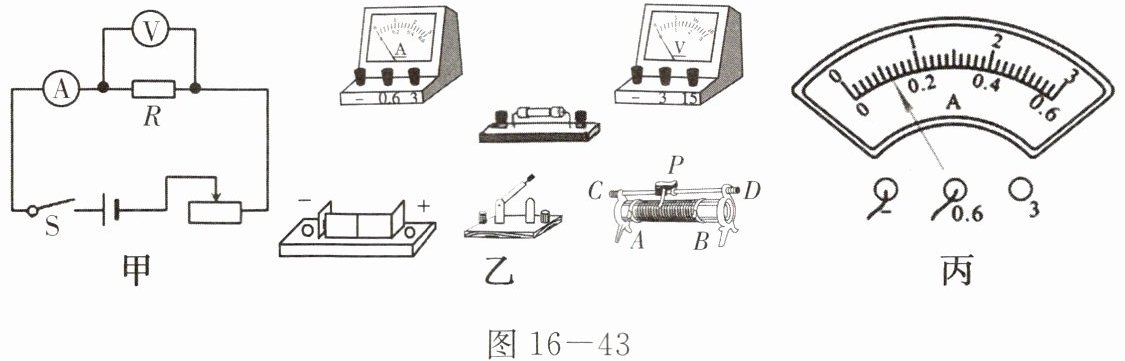

15. 在“探究电压一定时，电流跟电阻的关系”的实验中，设计电路图如图16-43甲所示：

(1) 连接电路前，开关必须断开。
(2) 请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路。
(3) 连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。造成这一现象的原因可能是(C)
A. 电流表坏了
B. 电阻短路
C. 电阻处接触不良
D. 滑动变阻器短路

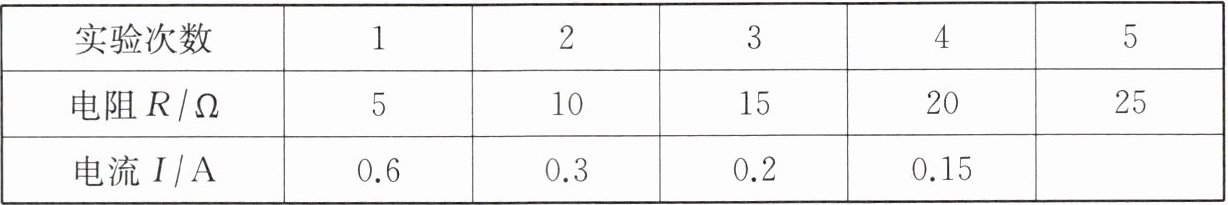

(4) 排除电路故障后继续实验，多次改变R的阻值，调节滑动变阻器使电压示数保持不变，实验数据记录如下表。其中第5次实验电流表示数如图丙所示，其读数为0.12A。

(5) 实验结论：导体两端电压一定时，通过导体的电流与导体的电阻成反比。

答案：
(1)断开
(2)略
(3)C
(4)0.12
(5)导体两端电压一定时，通过导体的电流与导体的电阻成反比
