《2025年自主学习指导课程与测试九年级物理全一册沪科版》

1. 奥斯特实验：如图 18 - 11 所示，奥斯特实验证明通电导体周围存在磁场。
(1)揭示了电能够产生磁场。
(2)电流的磁场方向与电流方向有关。

答案： 1. 通电导体周围存在磁场
(1)磁场
(2)电流方向

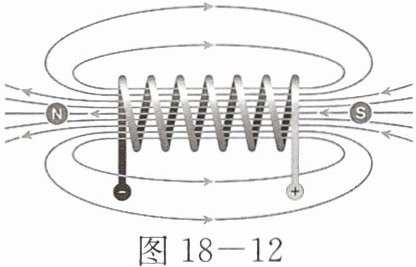

2. 通电螺线管的磁场：通电螺线管周围的磁场与条形磁体的磁场相似，一端表现为 N 极，另一端为 S 极，如图 18 - 12 所示。

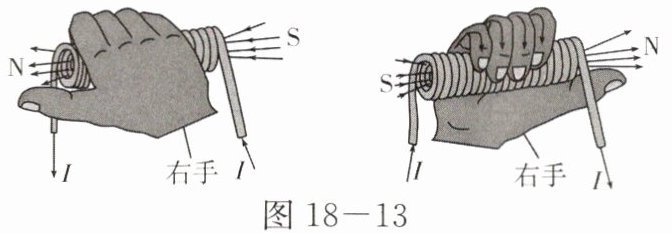

(1)通电螺线管的磁极可用右手螺旋定则来判定：用右手握住螺线管，让四指弯曲的方向跟螺线管中的电流方向一致，则大拇指所指的那端就是通电螺线管的N极，如图 18 - 13 所示。

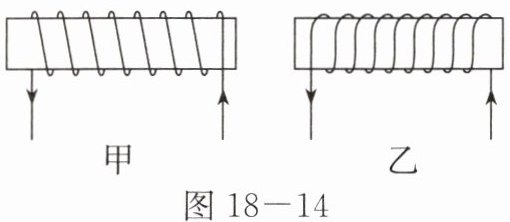

图 18 - 14 甲图左端是N极、右端是S极；乙图左端是S极、右端是N极。
(2)通电螺线管磁性强弱：与电流大小、线圈的匝数以及是否有铁芯有关。
通电螺线管线圈的匝数越多，电流越大，其磁性越强。加入铁芯，通电螺线管的磁性大大增强。

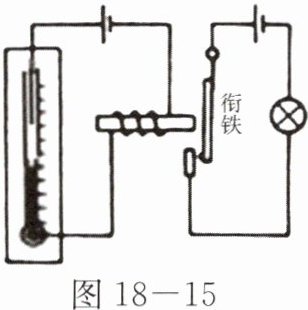

(3)电磁铁：在通电螺线管中插入铁芯，发现通电螺线管的磁性加强，这种带铁芯的通电螺线管叫做电磁铁。电磁铁是使用很广泛的电器元件。图 18 - 15 是一种温度自动报警器的原理图，在水银温度计里封入一段金属丝，当温度达到金属丝下端所指示的温度时，电磁铁吸引衔铁，接通右边电路，红灯就亮起来，发出警报信号。

答案： 2. 条形
(1)右手螺旋定则 电流方向 N N S S N
(2)电流大小 线圈的匝数 强
(3)铁芯
