《2025年自主学习指导课程与测试九年级物理全一册沪科版》

4. 现有两个电阻R₁和R₂，且R₁ ＜ R₂，把它们接到同一电源上，要使电路电流最大，就应该(D)

A.只接入R₁
B.只接入R₂
C.R₁和R₂串联接入电路
D.R₁和R₂并联接入电路

答案： D

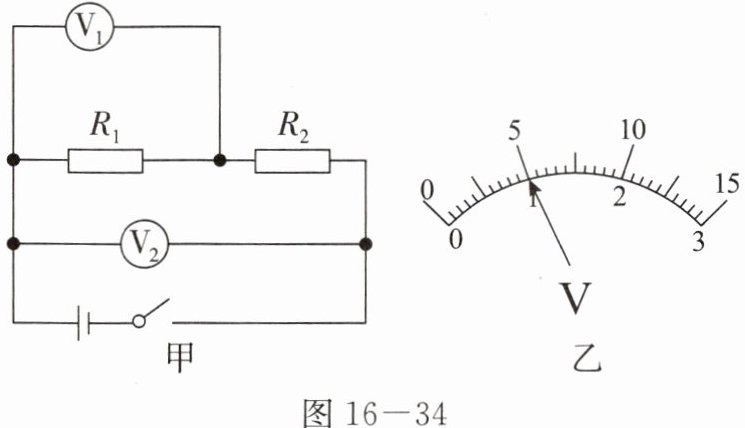

5. 如图16-34甲所示电路，闭合开关，两电压表示数均如图乙所示，已知R₁阻值为5Ω。下列判断正确的是(A)


A.通过R₂的电流等于通过R₁的电流
B.电压表V₁示数为5V
C.R₂阻值为25Ω
D.增大电源电压，两表示数都会增大，两电阻阻值也都会增大

答案： A

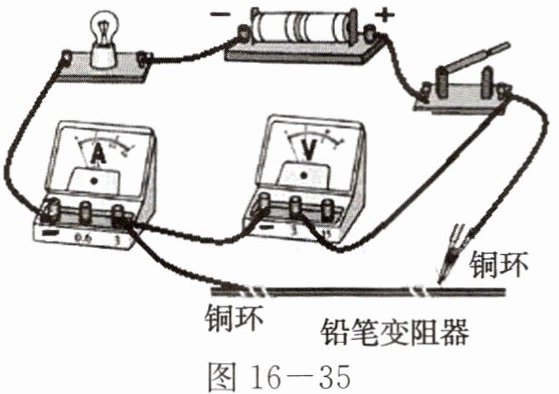

6. 如图16-35所示，用铅笔制成的滑动变阻器来改变电路中的电流及灯泡的亮度。当左端的铜环向右滑动时，下列判断正确的是(A)

A.电流表示数变大，电压表示数变小，灯变亮
B.电流表示数变小，电压表示数变小，灯变暗
C.电流表示数变小，电压表示数变大，灯变亮
D.电流表示数变大，电压表示数变小，灯变暗

答案： A

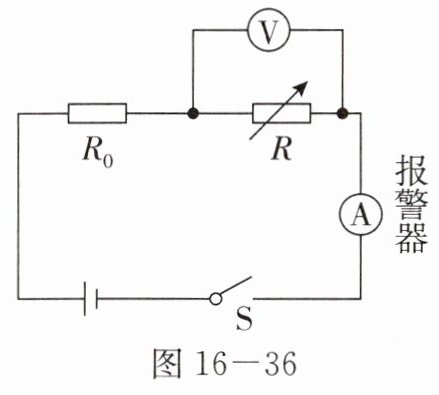

7. (多选)如图16-36是小睿设计的电梯超载时的报警电路图。电源电压恒定不变，R₀为保护电阻，R为压敏电阻，阻值大小随电梯内压力增大而减小，电流表的示数超过临界值I₀就会自动报警。电梯正常工作时，当有人进入电梯后，下列说法正确的是(BD)


A.压敏电阻R增大，电流表示数减小
B.压敏电阻R减小，电压表示数减小
C.电压表与电流表示数之比不变
D.若想增大该电梯的最大承载量，可适当增大保护电阻R₀

答案： BD
