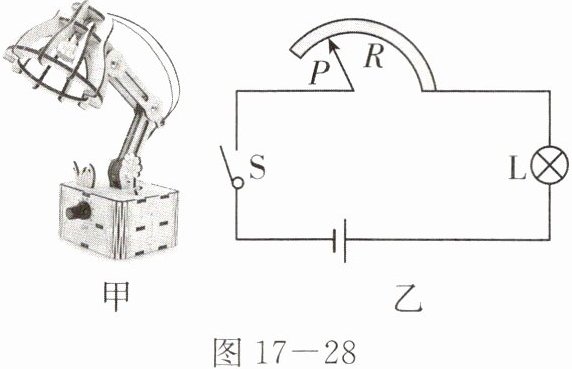

17. 图 $17 - 28$ 甲是同学们自制的调光小台灯，图乙是台灯的电路原理图。电源电压为 $3\ V$，$R$ 是调节亮度的变阻器，最大阻值为 $10\ \Omega$。灯 $L$ 标有“$2.5\ V\ 0.5\ W$”字样。忽略温度对电阻的影响。灯 $L$ 正常发光时的电阻为12.5 Ω；电源电压降为 $2.7\ V$ 后，灯 $L$ 的最小实际电功率为0.18 W。

答案： 17.12.5 Ω 0.18 W

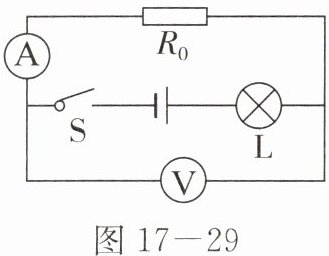

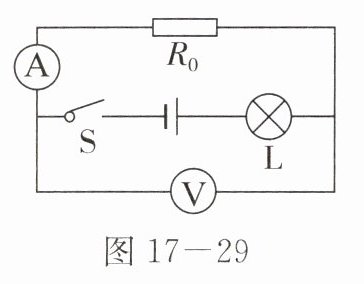

18. 如图 $17 - 29$ 所示，灯泡标有“$6\ V\ 3\ W$”字样(灯丝电阻不受温度影响)，开关 $S$ 闭合，电流表示数为 $0.2\ A$，电压表示数为 $3\ V$，则电路 $1\ min$ 消耗电能64.8$J$。

答案： 18.64.8

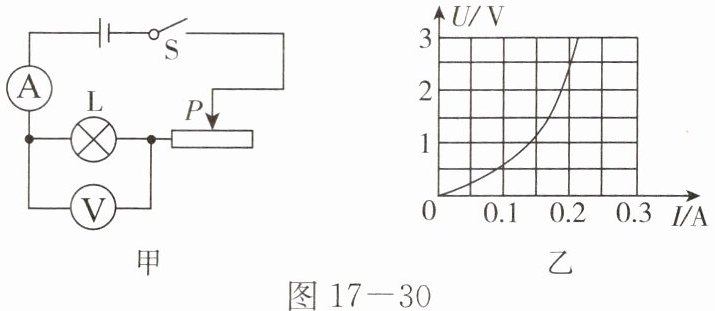

19. 在“测量小灯泡的电功率”实验中，电源电压恒定为 $6\ V$，小灯泡 $L$ 的额定电压为 $2.5\ V$，电阻大约为 $10\ \Omega$，可供选用的滑动变阻器 $R_{1}$ 和 $R_{2}$ 的最大阻值分别为 $10\ \Omega$、$50\ \Omega$，实验电路如图 $17 - 30$ 甲所示。
(1)应该选用的滑动变阻器是R₂。
(2)电路正确连接后，闭合开关，发现小灯泡不亮，但电流表、电压表有示数。为使灯泡变亮，接下来应进行的操作是移动滑片,改变灯泡亮度。
(3)如图 $17 - 30$ 乙，根据实验数据绘成 $U - I$ 图像。根据图像提供的信息，可计算出小灯泡的额定功率是0.5 W。
(4)某同学继续移动滑片，小灯泡突然熄灭，此时电流表示数为零，而电压表有示数，那么出现的故障是灯泡处开路。此时电压表的示数是6 V。

答案： 19.
(1)R₂
(2)移动滑片,改变灯泡亮度
(3)0.5 W
(4)灯泡处开路 6 V
