《2025年自主学习指导课程与测试九年级物理全一册沪科版》

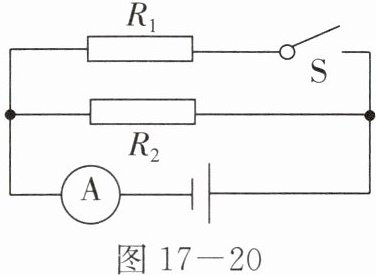

7. 如图 $17 - 20$ 所示的电路，电源电压不变。当开关 $S$ 由断开到闭合，电路中(D)

A.电流表示数不变，电阻 $R_{2}$ 两端电压减小
B.电流表示数变大，电阻 $R_{2}$ 的功率变大
C.总电阻变小，电流表示数变小
D.电流表示数变大，总功率变大

答案： D

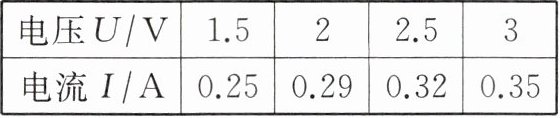

8. 在测定小灯泡功率的实验中，已知小灯泡的额定电压为 $2.5\ V$，秀秀同学通过正确实验得到的数据如下表。分析数据得到的下列结论，正确的是(B)


A.灯丝的电阻随电压增大而减小
B.小灯泡的额定功率为 $0.8\ W$
C.小灯泡的额定功率为四次功率的平均值
D.通过小灯泡的电流与它两端的电压成正比

答案： B

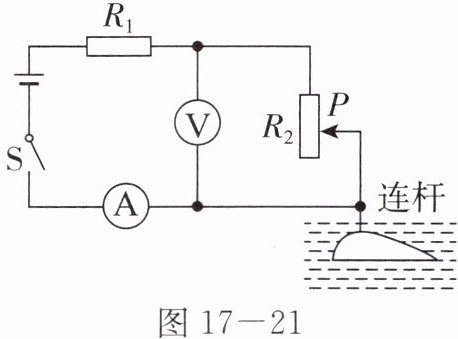

9. 如图 $17 - 21$ 是科技小组设计的监测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片 $P$ 上下移动，电源电压保持不变。闭合开关 $S$，当水流的速度变大时(C)

A.电压表的示数变大
B.电路消耗的总功率变小
C.电压表示数与电流表示数的比值变小
D.电压表示数变化量与电流表示数变化量的比值变小

答案： C

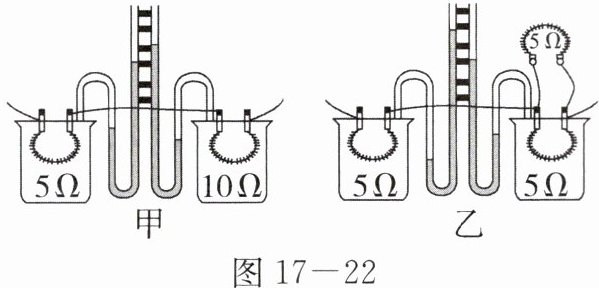

10. 图 $17 - 22$ 是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是(A)

A.甲、乙两次实验都应用了控制变量法
B.甲实验通电一段时间后，左侧容器内空气吸收的热量更多
C.乙实验时为了研究电流产生的热量与电阻的关系
D.乙实验通电一段时间后，右侧 $U$ 形管中液面的高度差比左侧的大

答案： A
