《2025年自主学习指导课程与测试九年级物理全一册沪科版》

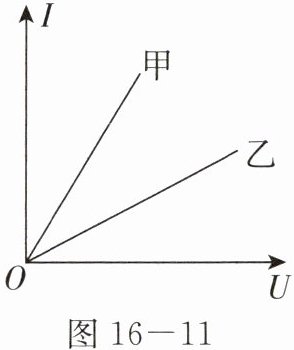

3. 甲、乙是由同种材料制成的两个长度相同、粗细均匀的电阻。在不同电压下，多次测量电流值，描绘了 U - I 图，如图 16 - 11 所示。从中获得的信息正确的是(B)

A.甲电阻大于乙电阻
B.乙电阻较细
C.当甲、乙电阻没有接入电路中时，电阻均为 0
D.若甲、乙电阻串联在同一电路中，通过甲电阻的电流小于通过乙电阻的电流

答案： B

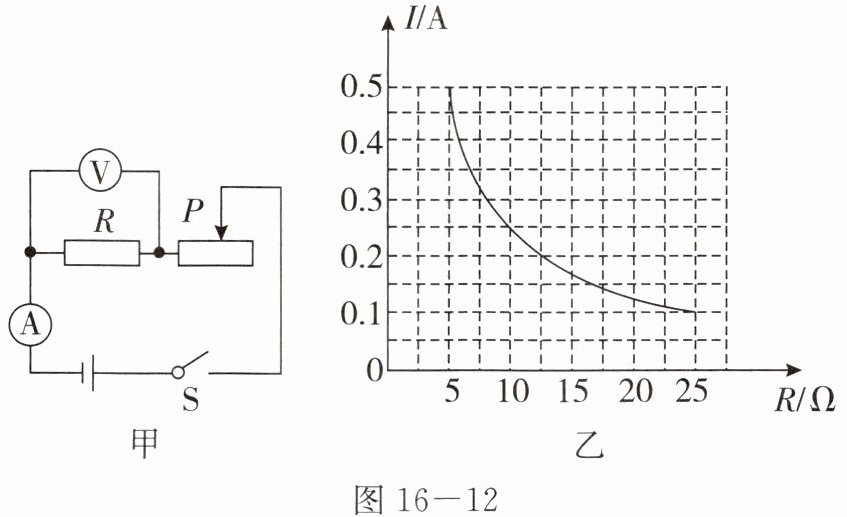

4. 现利用如图 16 - 12 甲所示的电路来探究电流和电阻的关系，电源电压保持 3 V 不变，分别将 5 Ω、10 Ω、15 Ω、20 Ω、25 Ω 的定值电阻 R 连入电路，按实验要求测得通过各定值电阻的电流，描绘出如图乙所示的图像。下列判断正确的是(D)


A.实验中电压表示数保持 1 V 不变
B.当 R 的阻值是 10 Ω 时，通过 R 的电流为 0.5 A
C.滑动变阻器连入电路中的阻值变化范围是 0～25 Ω
D.将 R 从 5 Ω 的电阻换成 10 Ω 的电阻后，应将滑片 P 向右移动

答案： D

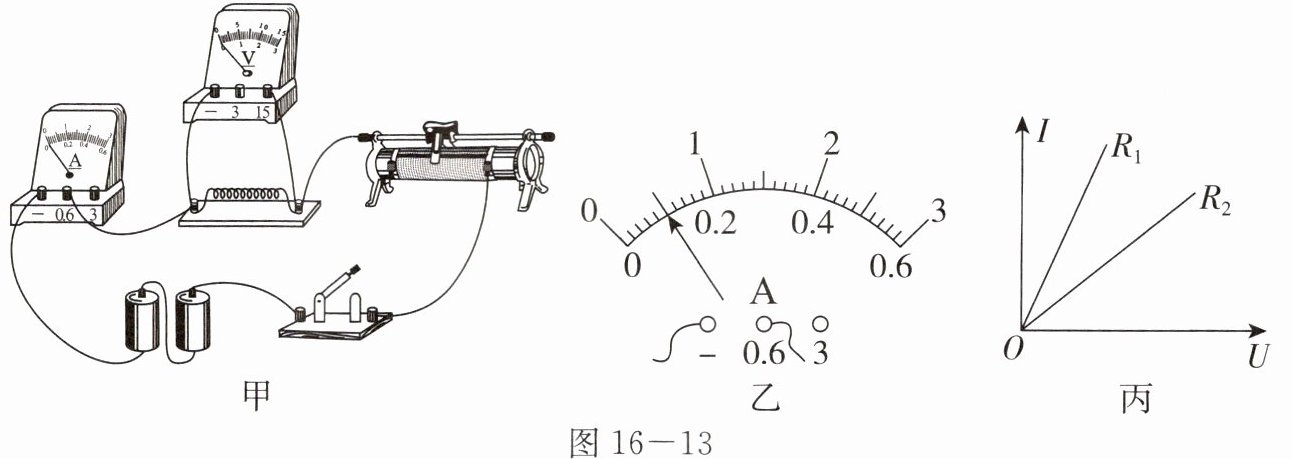

5. 在“探究电流与电压的关系”的实验中，小明设计并连接了如图 16 - 13 甲所示的电路。

(1) 在闭合开关前，滑动变阻器的滑片应移到最左(选填“左”或“右”)端。
(2) 闭合开关，发现电流表有示数，电压表无示数，已知导线、仪表均完好且接触良好，则故障原因可能是定值电阻短路(选填“开路”或“短路”)。
(3) 排除故障后，闭合开关，移动滑动变阻器的滑片，当电压表的示数为 1.0 V 时，电流表示数如图乙所示，则电流表示数为0.1A。

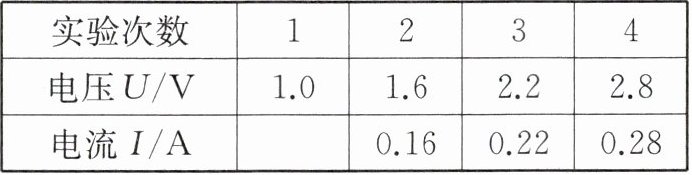

(4) 继续移动滑动变阻器的滑片，进行多次测量，记录实验数据如下表：

分析表中数据可知：在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。
(5) 同桌的小华分别用两个阻值未知的电阻 $ R_1 $ 和 $ R_2 $ 进行实验，得到两个电阻的 I - U 图像，如图丙所示。由图像可知 $ R_1 $＜(选填“＞”“＜”或“=”) $ R_2 $。
(6) 若将定值电阻换成小灯泡，不能达到本实验的探究目的，是因为灯泡的电阻随温度的升高而增大。

答案：
(1)左　
(2)短路　
(3)0.1　
(4)正比　
(5)＜　
(6)灯泡的电阻随温度的升高而增大
