《2025年自主学习指导课程与测试九年级物理全一册沪科版》

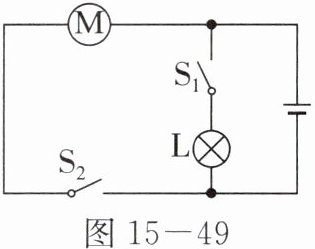

9. 如图 15−49 是简化了的玩具汽车的电路图，以下说法中正确的是(B)

A.开关 $ S_1 $ 控制整个电路
B.电动机与小灯泡工作时互不影响
C.电动机与小灯泡工作时两端的电压不相等
D.开关 $ S_1 $、$ S_2 $ 都闭合时电动机与小灯泡是串联的

答案： B

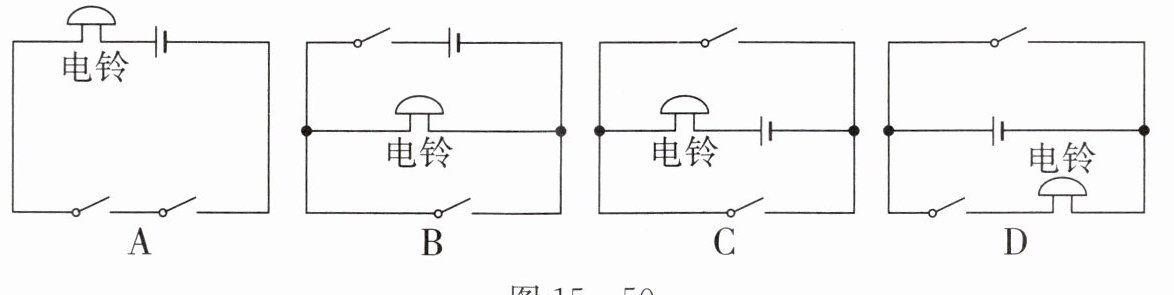

10. 公交车后门左右扶杆上各装有一个相当于开关的按钮。当乘客按下任一按钮时，铃声响起，提醒司机有人要下车。图 15−50 中符合要求的电路是(C)

A.
B.
C.
D.

答案： C

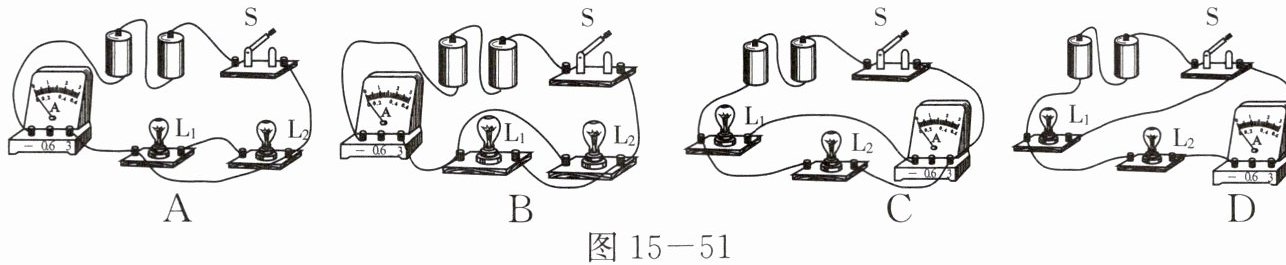

11. 如图 15−51 所示的四个电路中，电流表能测量通过 $ L_1 $ 电流的是(C)

A.
B.
C.
D.

答案： C

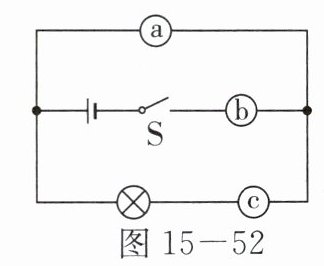

12. 如图 15−52 所示，对于 $ a $、$ b $、$ c $ 表示的电表的说法正确的是(C)


A.$ a $、$ b $ 是电压表，$ c $ 是电流表
B.$ a $、$ b $ 是电流表，$ c $ 是电压表
C.$ a $ 是电压表，$ b $、$ c $ 是电流表
D.$ a $ 是电流表，$ b $、$ c $ 是电压表

答案： C

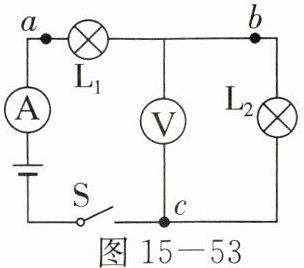

13. 如图 15−53 所示，闭合开关 $ S $，两灯均正常发光。下列说法中正确的是(A)

A.通过 $ a $ 点的电流等于通过 $ c $ 点的电流
B.电压表测的是 $ c $ 点的电压
C.通过 $ a $ 点的电流大于通过 $ c $ 点的电流
D.电压表测的是电源电压

答案： A

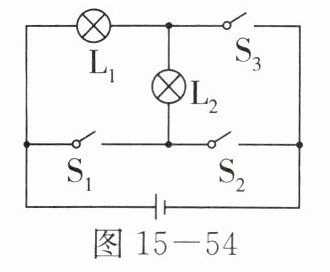

14. (多选)在如图 15−54 所示的电路中，下列说法中正确的是(AB)


A.闭合 $ S_2 $，断开 $ S_1 $、$ S_3 $ 时，灯泡 $ L_1 $ 和 $ L_2 $ 串联
B.闭合 $ S_1 $、$ S_2 $，断开 $ S_3 $ 时，会发生电源短路
C.闭合 $ S_2 $、$ S_3 $，断开 $ S_1 $ 时，灯泡 $ L_1 $、$ L_2 $ 并联
D.闭合 $ S_1 $、$ S_2 $、$ S_3 $ 时，只有灯泡 $ L_2 $ 发光

答案： AB
