《2025年自主学习指导课程与测试九年级物理全一册沪科版》

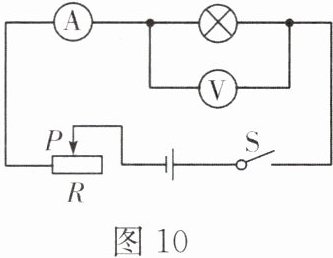

16. 如图 10 所示的电路,开关 S 闭合后,将滑动变阻器的滑片 P 向右滑动的过程中,有关电流表和电压表的示数以及灯泡亮度的变化,下列说法正确的是(C)


A.电流表的示数变大,电压表的示数变小,灯泡变暗
B.电流表的示数变小,电压表的示数变大,灯泡变亮
C.电流表、电压表的示数都变小,灯泡变暗
D.电流表、电压表的示数都变大,灯泡变亮

答案： C

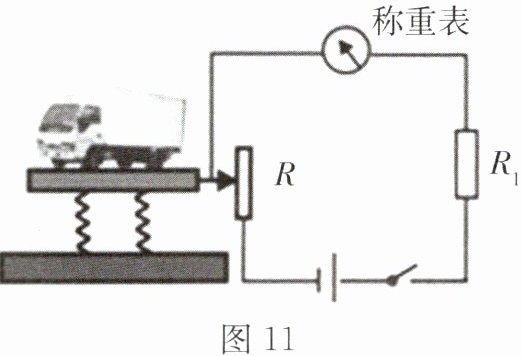

17. 交通运输部门提示,因为超载造成的交通事故频频发生。为了严查超载车辆,高速公路收费站对过往的超载货车实施称重检测,称重机的原理可以简化为如图 11 所示的电路。下列说法中不正确的是(D)


A.称重表是电流表改装的
B.当车辆越重时,称重表的示数越大
C.当车辆经过称重机时,弹簧的弹性势能变大
D.电路中的$R_1$是多余的,这样设计浪费了材料

答案： D

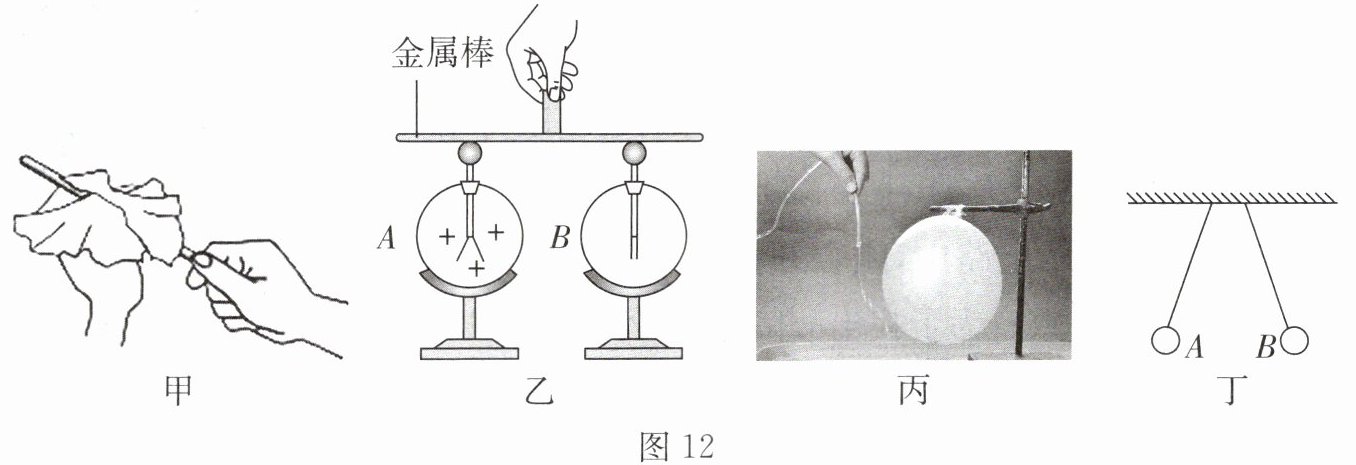

18. (多选)对图 12 中现象,解释错误的是(B)


A.甲:被丝绸摩擦过的玻璃棒会带上正电荷,在这个过程中玻璃棒失去了电子
B.乙:$A$中正电荷可以通过金属棒流向$B$,使$B$中的金属箔带同种电荷而张开
C.丙:摩擦后的气球能够吸引细水流,是因为带电体具有吸引轻小物体的性质
D.丁:用细绳悬挂的轻质泡沫塑料小球相互排斥,则两小球一定带有同种电荷

答案： B
